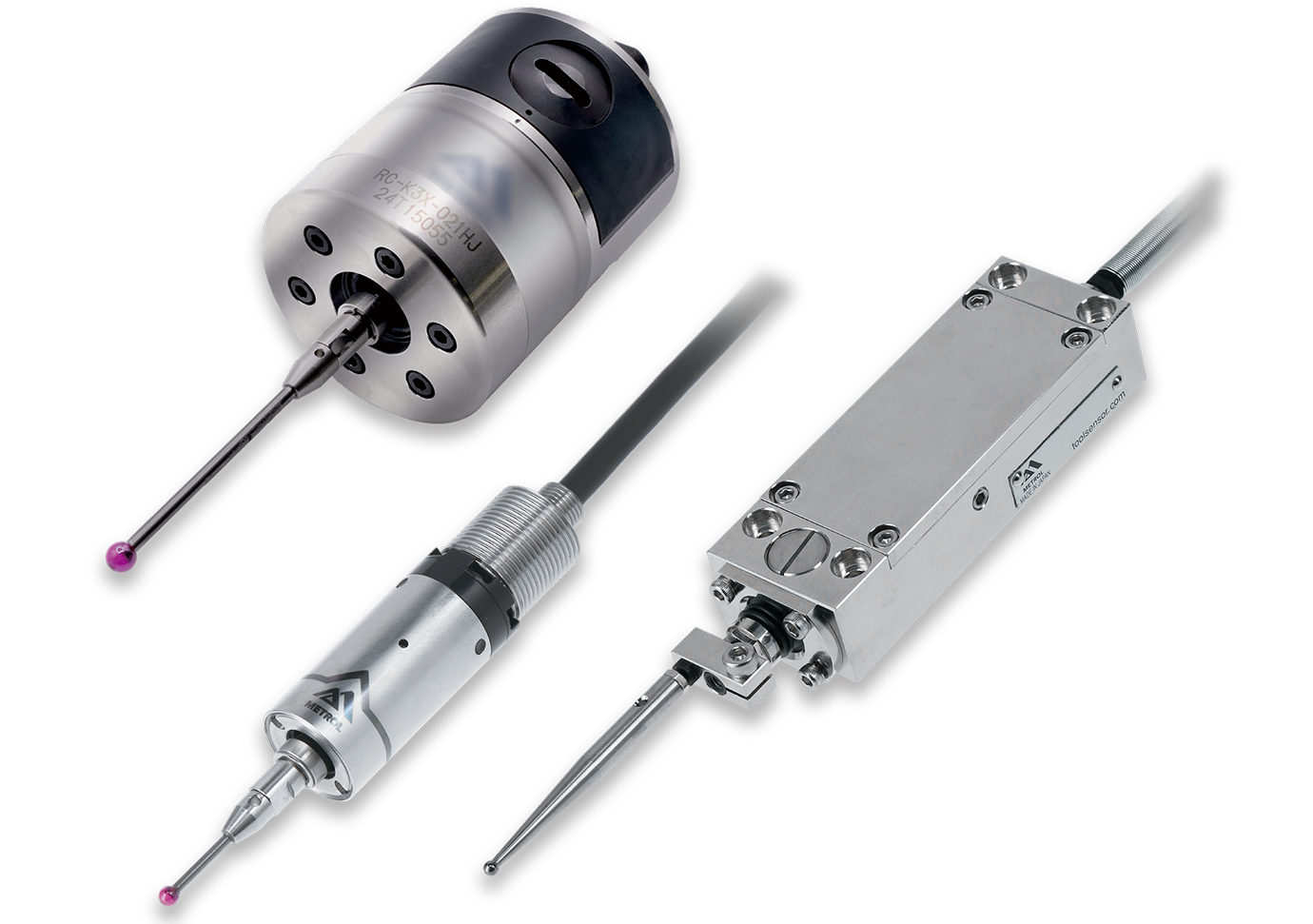

TOUCH PROBE 接触式探头

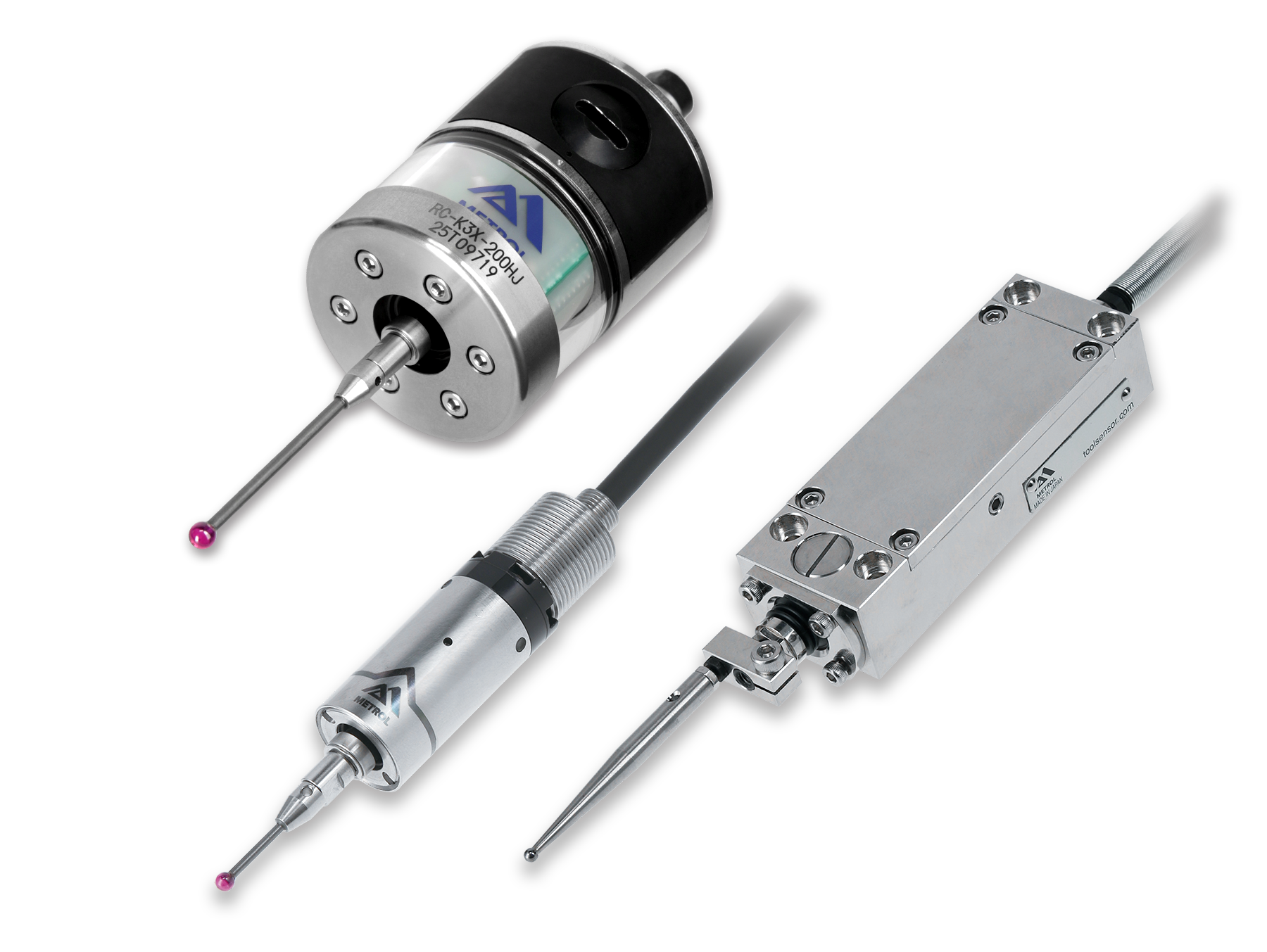

接触式探头是一种机床测量用接触式传感器,可提高准备工作的效率。
高速、高精度地寻找工件的原点并自动测量加工后的尺寸。主要在机床和机器人中减少准备时间,防止加工不良,缩短加工周期时间,减少对夹具和娴熟工人的依赖。
接触式探头分为有线式和无线式2种类型,可根据配备的设备和环境进行选择。这是将来在要求效率化和自动化的生产现场越来越必需的传感器。

接触式探头的作用

  • 实现机床内工件定心和定位的自动化
  • 通过在线测量缩短周期时间
  • 消除手工进行的工件定位,大幅减少人为错误和准备时间
  • 实现无工作业人员干预的工艺流程,支持全自动化

美德龙被选择的理由

理由 01

防护等级为IP67,耐水、耐冷却液、防尘能力强,也适用于高速接触

接触式探头必须能够在粉尘、切屑和冷却液飞溅的恶劣环境中进行稳定检测。 美德龙的接触式探头也可用于防护等级为IP68的高耐用性、高速移动机床,有助于缩短加工周期时间。
我们也是在自己工厂使用接触式探头的用户。因此我们使用实际机器进行了苛刻的冷却液耐用性试验,在不断改进的同时,从用户的角度出发,装备了接触式探头所需的功能。

理由 02

日本制造,价格低,工程师服务迅速

“想使用接触式探头,但价格很贵”
“我们使用其他公司的接触式探头,但维修和咨询等的答复需要很长时间”
近年来,随着工厂自动化的发展,接触式探头的需求急剧增加,但价格和维护成本仍然居高不下。 美德龙的接触式探头全部在日本生产,价格低。 万一发生问题,我们也会使用最新的检测设备进行快速调查,查明原因。

理由 03

丰富多彩的产品阵容

美德龙的接触式探头,可满足客户的各种使用条件。除了有线式和无线式,检测方向可以从1~4维方向中选择,并且可以进行安装法兰、LED和电缆连接器的定制化。
接触式探头专用探针(测头)均由我们自己的工厂进行设计和制造,使用符合客户目的的形状和材料进行设计。

理由 04

实现高可靠性的通信性能

随着5轴加工机和机器人的普及,对无线接触式探头的需求急剧增加。美德龙的无线接触式探头系列由2.4GHz频段和高可靠性的软件组成,可实现稳定的通信。电池也突破了以往的瓶颈,可以长时间连续使用,有助于减轻维护负担。

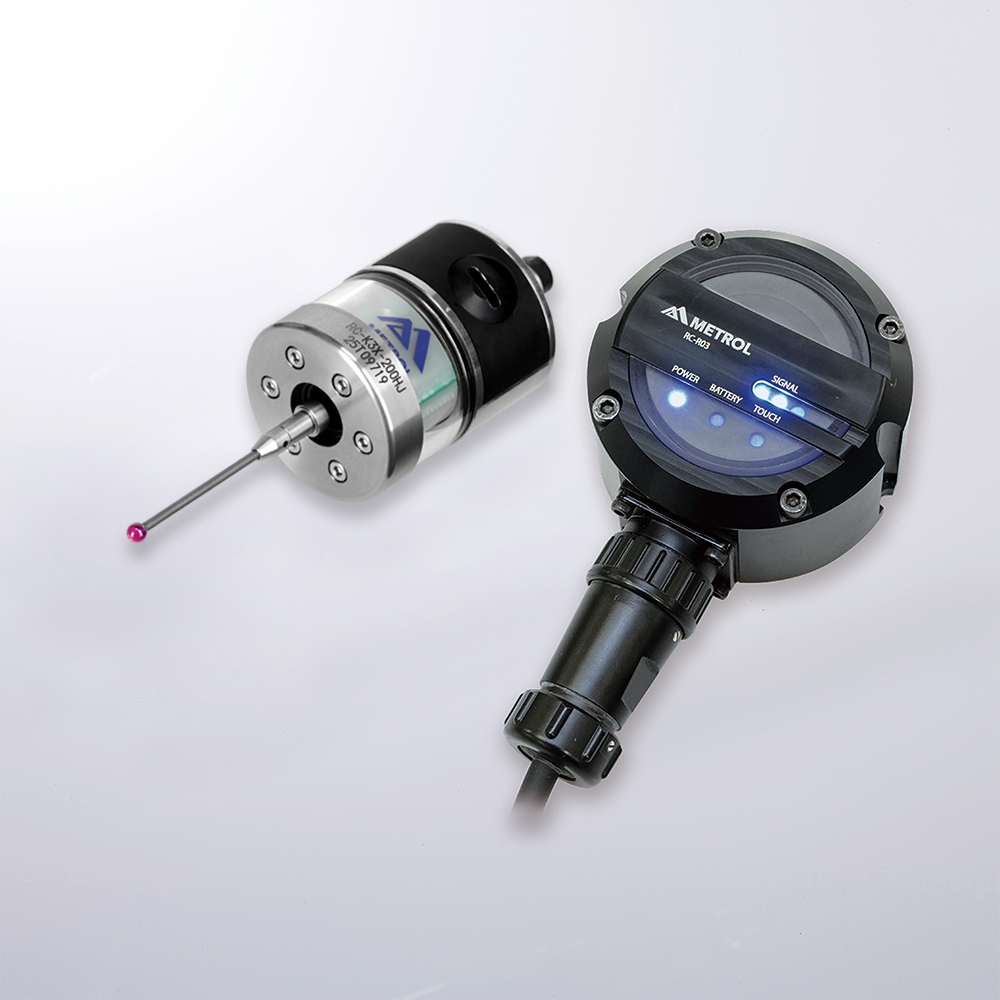

无线接触式探头

無線タッチプローブRC-K3E

高精度
无线接触式探头

RC-K3X系列

無線タッチプローブRC-K3Eの方向

重复精度 0.001mm (2σ値)(条件:送り速度150mm/min)
接触力 X,Y方向:0.5N Z方向:5.5N
IP规格・防护结构 IP68
预行程

位置検出タッチスイッチRC-P10DX

位置检测无线接触式传感器

RC-P10DX系列

重复精度 1μm(2σ値)※触碰速度150mm/min
检测方向 单方向
通信距离 最大15米(预测距离)
超行程报警信号 3mm

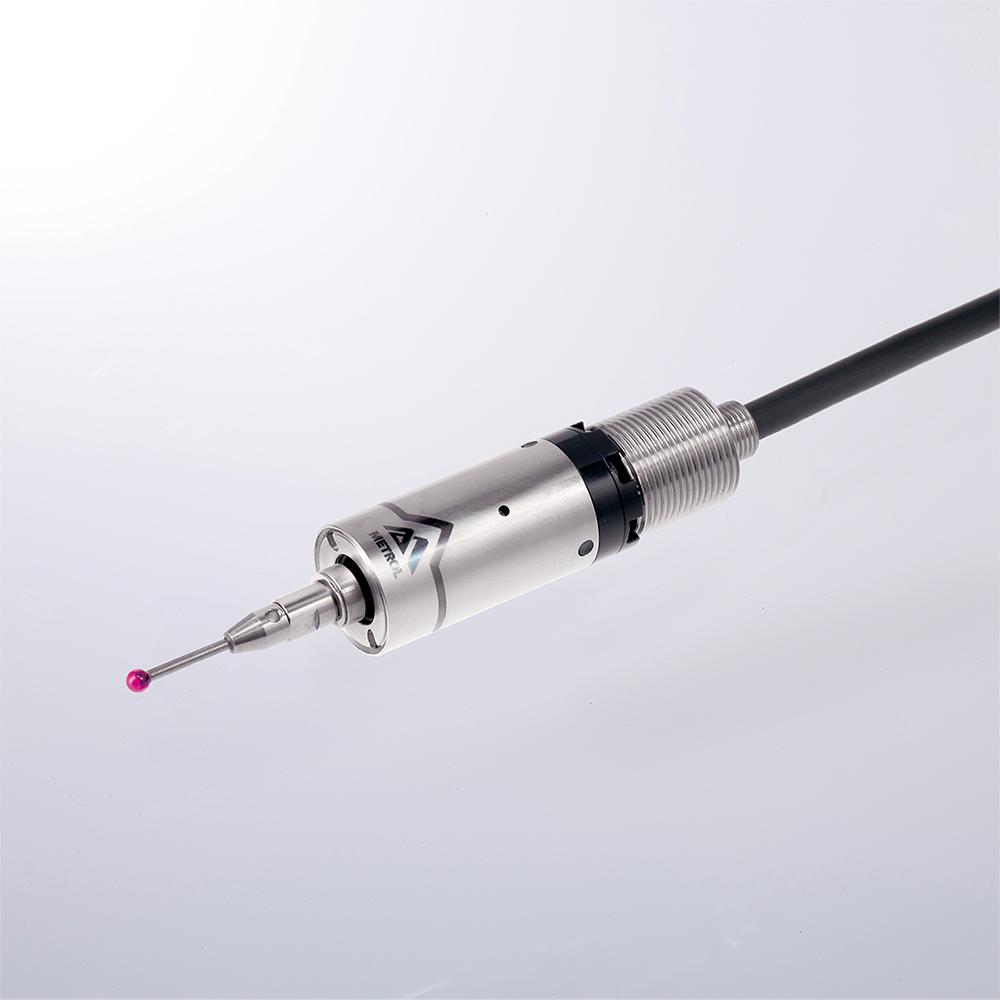

有线接触式探头

タッチプローブK3M

CNC机器人和焊接机器人用

K3M系列

タッチプローブK3Mの方向

重复精度 0.03mm(条件:操作速度 500~1000mm/min)
0.01mm(条件:操作速度 100~200mm/min)
接触力 XY方向:1N Z方向:3N
IP规格・防护结构 IP67
预行程 X,Y=±0.4mm Z=0.1mm

小型タッチプローブK3S

CNC机床用

K3S系列

小型タッチプローブK3Sの方向

重复精度 0.001mm(2σ)(条件:操作速度 50~500mm/min)
接触力 X,Y方向=0.5N~0.75N Z方向:5.5N
IP规格・防护结构 IP68
预行程

タッチプローブK3E

CNC机床用

K3E系列

タッチプローブK3Eの方向

重复精度 0.001mm(2σ)(条件:操作速度 50~200mm/min)
接触力 XY方向:0.5N Z方向:5.5N
IP规格・防护结构 IP67
预行程

タッチプローブK2A

CNC车床和专用机床用

K2A系列

タッチプローブK2Aの方向

重复精度 0.001mm(条件:操作速度 50~200mm/min)
接触力 X方向:1N Z方向:2.5N
IP规格・防护结构 IP67
预行程 X=0.6mm Z=0.1mm

タッチプローブK2C

CNC车床和专用机床用

K2C系列

タッチプローブK2Cの方向

重复精度 0.001mm(条件:操作速度 50~200mm/min)
接触力 X方向:0.4N Z方向:2.5N
IP规格・防护结构 IP67
预行程 X=±8mm Z=4mm

タッチプローブE2A

CNC外圆磨床专用

E2A系列

タッチプローブE2Aの方向

重复精度 0.002mm(条件:操作速度 50~200mm/min)
接触力 X方向:1.2N
IP规格・防护结构 IP67
预行程 0.5mm以下


演示视频

加工中心 无线接触式探头配备案例

关于接触式探头用探针

タッチプローブ用スタイラスについて

接触式探头用探针为非外购品,是我们自己生产的产品。

为了使用接触式探头进行高精度测量,选择适合检测物体形状和使用环境的高可及性探针非常重要。由于美德龙的触针全部在我们自己的工厂生产,因此可根据客户的使用环境进行定制化(形状、材质)。
欢迎与我们联系。

特点01 可选择材质

轴的材质: ①陶瓷 ②超硬合金 ③高速钢
前端球的材质: ①红宝石球 ②超硬合金

特点02 可以形状定制化

・前端球的大小 / 轴的长度 / 轴的粗度

接触式探头引进优势

防止错位造成的加工不良

タッチプローブの導入事例1

タッチプローブの導入事例2

大幅减少工时

タッチプローブは工数削減に貢献

传统刀具测量(外部工序安排)

  • 人为错误导致加工不良的风险
  • 因目测无法确认错位而发生加工不良
  • 通过夹具或娴熟工人的手工作业进行工件定位,根据个人的熟练程度而产生偏差
  • 手工定位作业很花时间

美德龙的接触式探头(机内测量)

    • 将寻找工件加工原点的作业实现自动化
    • 补偿看不见的错位,防止加工不良
    • 消除人为的定位偏差
    • 比手工定位更快
    • 消除不合格产品花费的材料费、人工费和加工时间
