刀具直径检测用对刀仪[TD1]

φ20 大直径触头
最适合于刀具直径检测!!

可应对钻孔、立铣刀、车刀等等多类型的刀具。
对数控机床的刀具磨耗、热变位校正,实现提高加工精度和生产率。

特点

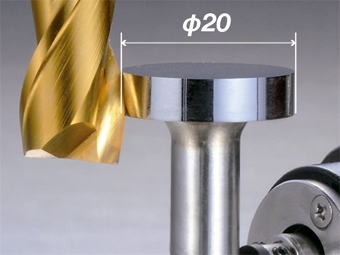

φ20 大直径触头!!

和其它公司的摆动式相比,可应对大直径接触头,钻孔、立铣刀、车刀等等多类型的刀具。

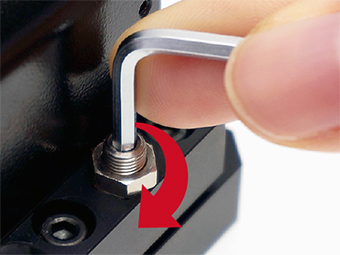

10μm 平行度!!

关于触头平行度,因预先调整10μm,不需重新安装调整。
平行度的微调整变得也很简单。

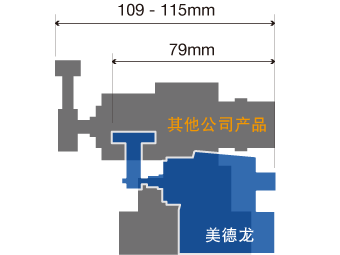

70% 节省空间!!

因是不用选择场所的小型设计构造,在狭窄空间内也可安装。

机型一览

型号名称 下载
TD1
产品目录(PDF)

主要规格

动作形态 NC(常时闭)
输出模式 NO(常时开)
触头形状 φ20×5
触头材质 超硬合金
重复精度 0.001 (2σ)(条件:操作速度50〜200mm/min)
预行程
行程 +X=2.0 −X=1.0 ±Y=2.0 Z=1.9
接点精度寿命 30万次
保护结构 IP67
接触力 X=1.5N Y=2.0N Z=1.5N
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里
