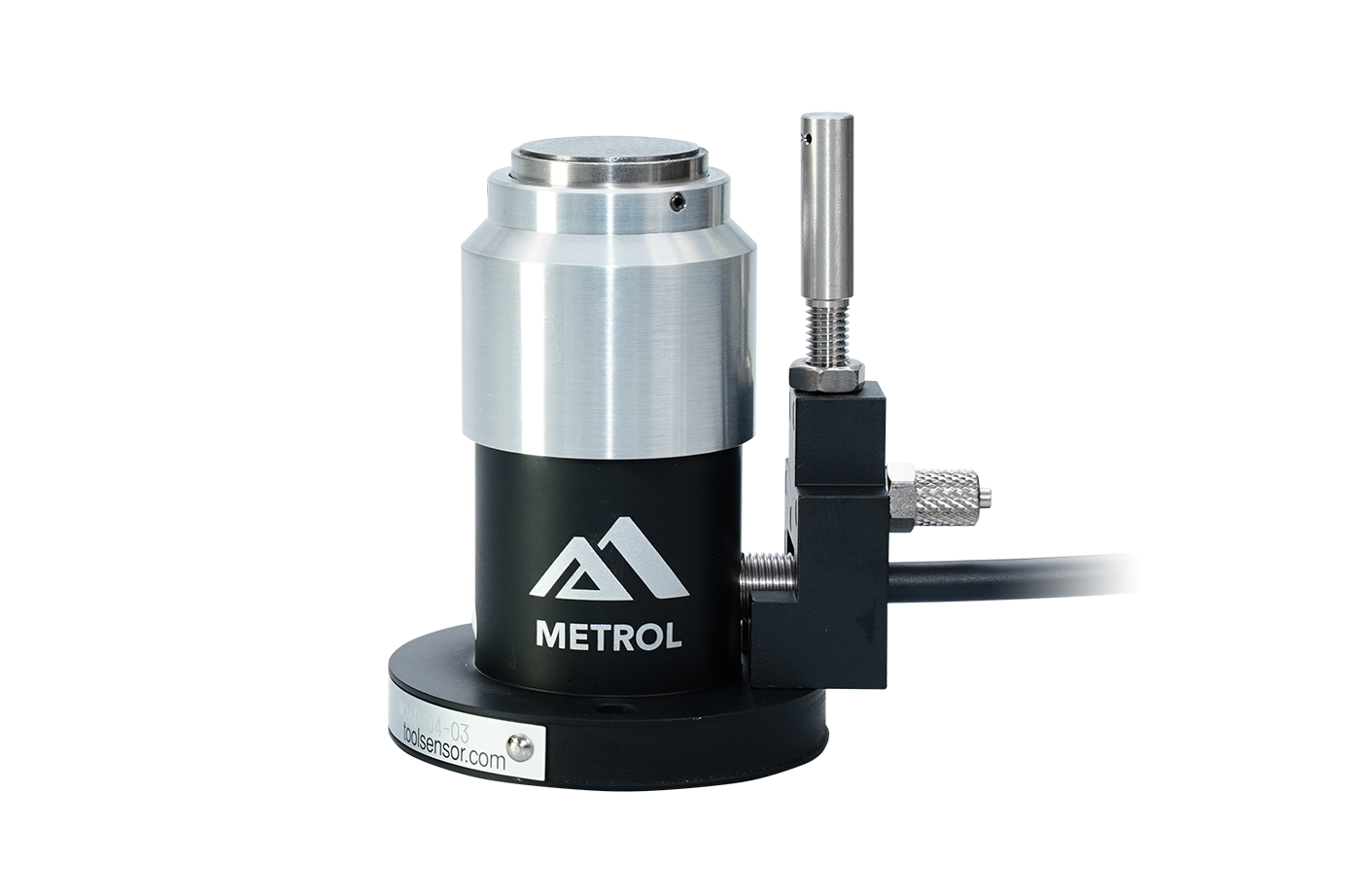

![CNC数控机床用小型对刀仪[TM26D系列]](http://metrol-sh.cn/wp-content/uploads/2021/01/img_products_tool_setter_tm26d.png)

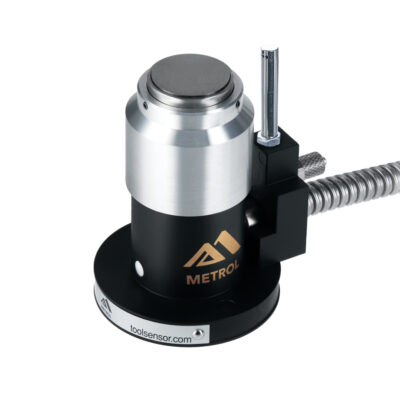

触头直径仅φ20的紧凑型设计
TM26D系列的触头直径仅φ20，高度为67mm，尺寸小巧，是一款性价比超高的对刀仪。在从小型到大型的机床中可进行各种刀具的预设，磨损补偿、崩刃、热位移，始终保持机器的加工精度。
除了测量信号外，还带有在超过传感器动作极限之前输出的超行程信号。
这样可防止因碰撞而损坏设备和传感器。
在开始机加工前进行刀具测量，在加工周期内迅速进行刀具自动补偿。防护等级为IP67，即使在冷却液飞溅的恶劣环境中也能进行高精度检测，从而缩短刀具测量时间。
通过直接接触刀具的前端边缘进行检测，与昂贵的非接触式传感器（激光等）相比，不易因冷却液飞溅和雾气的影响而发生错误检测，从而实现稳定检测。

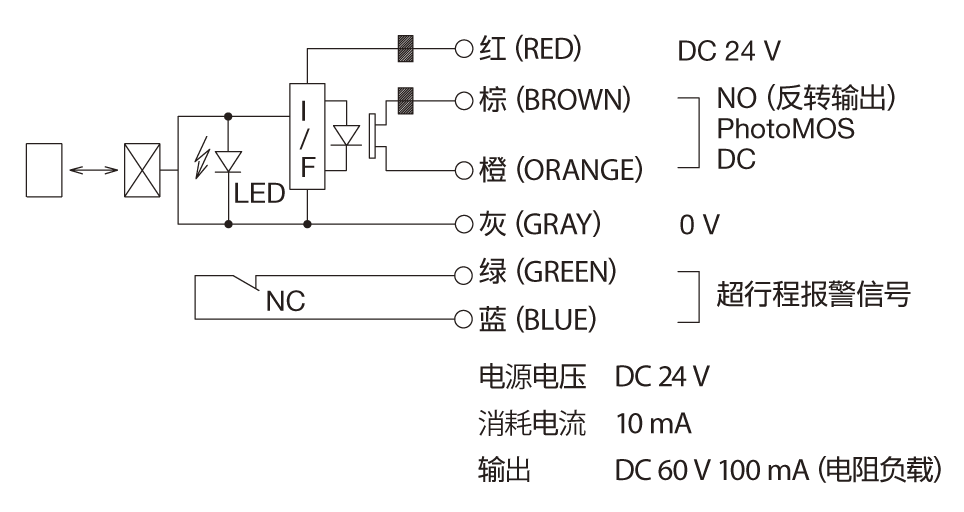

![CNCマシニングセンタ用小型ツールセッター[TM26Dシリーズ]の回路図](http://metrol-sh.cn/wp-content/uploads/2021/03/img_schematic_tm26d_c.png)
※TM26D系列标准规格的零件号。
如果具体规格尚未确定，咨询时请告知这里的零件号。
| 型号 | 对刀面直径 | 动作形态 | 方向 | 重复精度 | 行程 | 接点精度寿命 | CAD図 |
|---|---|---|---|---|---|---|---|
| TM26D-ST1 | φ20 | NC（常闭） | 1方向 | 0.001mm | 5 | 300万次 | CAD図(DXF) |
