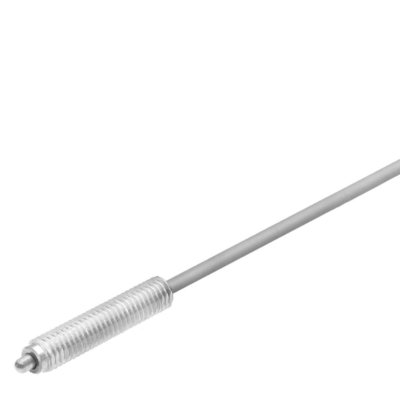

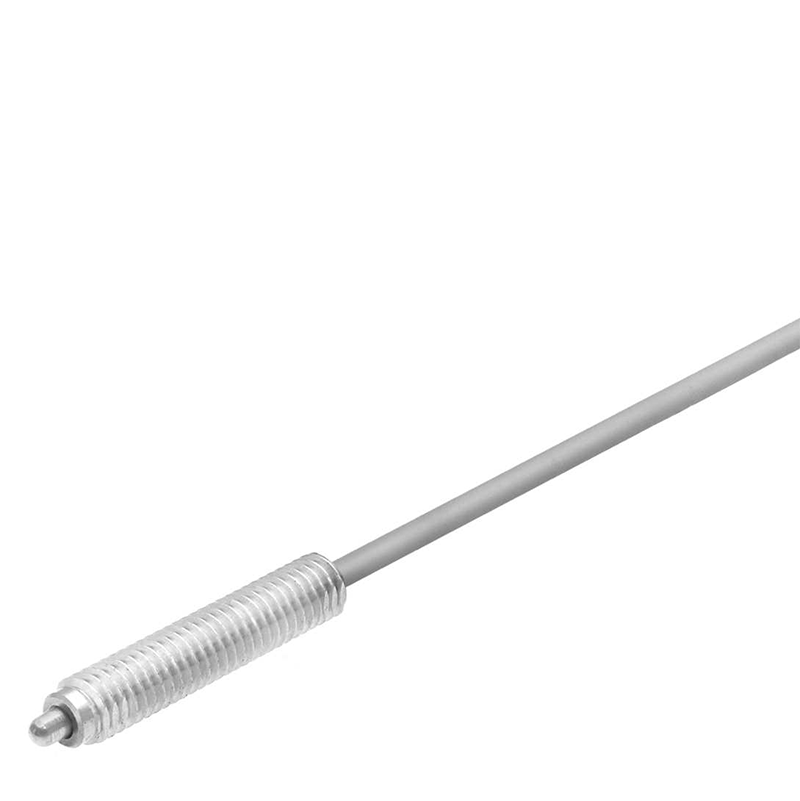

弹簧柱塞传感器

弹簧柱塞传感器

弹簧柱塞中内置了接触式传感器的1台2用功能。

通过弹簧柱塞接触工件，同时输出接触式传感器确认信号
通过减少零件数量，实现机械的小型化。

选择的理由

通过减少零件数量，实现机械的小型化。

由于前端为圆柱形，因此与球头柱塞相比，具有行程更长的特点。
内置弹簧，接触力最大为11N，由于始终向上顶，因此适合于工件的定位+顶出。

・增加LED
・变更接触力

	型号	动作形态	重复精度	外形	行程	IP规格·防护结构	LED	下载
	SP060A	A:NO	10μm	M6（粗牙）	3mm	IP40	无	目录说明书 2D CAD
SP060A-L	A:NO	10μm	M6（粗牙）	3mm	IP40	有
	SP080A	A:NO	10μm	M8（粗牙）	3mm	IP40	无
SP080A-L	A:NO	10μm	M8（粗牙）	3mm	IP40	有

重复精度	10μm（范围）
接触力	8N (max.11Ｎ)
外径	6～8mm
总长	40mm
方法	直进
行程 ※全部动作	3ｍｍ
IP规格・防护结构	IP40
接点构造	接点形
动作形态 / 输出	A : NO
动作点	2.2mm
迟滞	0
接点精度寿命	300万次
接触头材质	SUS HRC50～55
外壳材质	SUS303
电缆线详细信息	长2m　耐油性2芯φ2.8　拉伸强度30N　弯曲半径R7
使用温度范围	0℃~80℃ 不得结冰
温度漂移	0　(由干没有放大器，因此不会出现伴随电子零件所产生的温度漂移）
振动	10～55Hz全振幅1.5 X、Ｙ、Ｚ各方向
冲击	300㎨　X、Y、Z各方向
接点额定值	DC5V~DC24V　定常電流10mA以下（突入電流20mA以下）带LED时，需要限制电流，以防止10mA以上的电流流过LED。
注意事项	避免在操作速度低于10mm/min时使用。

弹出钣金，输出确认信号
