CS-接触式传感器

CS系列

小巧紧凑，价格低廉的接触式传感器

可以低成本使用的接触式传感器系列。
采用M5～M10的小型化设计，5μm的重复精度，价格低廉。
根据应用场景的不同，准备了各种不同的测头。
“精度可以粗糙一些，希望直径更小一些” 小型传感器诞生于电装公司的开发委托，该公司已经是高精度MT-接触式传感器的用户。

选择的理由

M5～M8的超小型设计，即使并排使用也不会产生干扰。根据被检测体不同，可选择各种尺寸和触头（测头）形状。
不需要传统的“接近传感器”和“微动开关”所需的传感器螺丝和中间引动器。

美德龙的接触式传感器主体采用SUS材质，耐久性和精度比树脂传感器（微动开关和限位开关）更优异。
防护等级为IP67，通过了严格的浸水试验，重复耐久性达1,000万次。

CSH系列使用线性衬套轴承，因此可从偏角方向（斜向）进行检测。
防护等级为IP67，还具有出色的耐久性。

CSM系列的尺寸小，便于装入空间狭窄、需要小型化的设备和装置。最适合夹具和工件的就位确认等。

“错误检测”会导致不合格品发生以及暂时停机，造成生产率下降。
接触式传感器与接近传感器不一样，可在狭窄的间距内并排使用，不会因传感器之间的相互干扰或磁场变化而发生错误检测。　

・变更测头（触头）
・变更、增加传感器套管保护罩
・增加LED
・变更接触力
・变更、增加电缆长度、保护和中继接插件
详情请参照产品目录

	型号	动作形态	重复精度	外形	行程	IP规格·防护结构	LED	下载
	CSH121A-A	A:NO	5μm	M12×1	2.8mm	IP65	无	目录说明书 2D CAD
CSH121A-AL	A:NO	5μm	M12×1	2.8mm	IP65	有
CSH121B-A	B:NC	5μm	M12×1	2.8mm	IP65	无
CSH121B-AL	B:NC	5μm	M12×1	2.8mm	IP65	有
	CSHP085A	A:NO	5μm	M8×0.5	2.8mm	IP67	无
CSHP085A-L	A:NO	5μm	M8×0.5	2.8mm	IP67	有
CSHP085B	B:NC	5μm	M8×0.5	2.8mm	IP67	无
CSHP085B-L	B:NC	5μm	M8×0.5	2.8mm	IP67	有

	型号	动作形态	重复精度	外形	行程	IP规格·防护结构	LED	下载

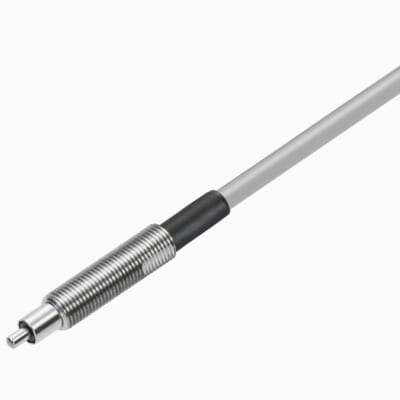

	CS065A	A:NO	5μm	M6×0.5	2.8mm	IP65	无	目录说明书 2D CAD
CS065A-L	A:NO	5μm	M6×0.5	2.8mm	IP65	有
	CS067A	A:NO	5μm	M6×7.5	2.8mm	IP65	无
CS067A-L	A:NO	5μm	M6×7.5	2.8mm	IP65	有
	CS067B	B:NC	5μm	M6×7.5	2.8mm	IP65	无
CS067B-L	B:NC	5μm	M6×7.5	2.8mm	IP65	有
	CS087A	A:NO	5μm	M8×0.75	2.8mm	IP65	无
CS087A-L	A:NO	5μm	M8×0.75	2.8mm	IP65	有
	CSJ055A	A:NO	5μm	M5×0.5	2.8mm	IP65	无
CSJ055A-L	A:NO	5μm	M5×0.5	2.8mm	IP65	有
	CSJS50A	A:NO	5μm	φ5	2.8mm	IP65	无
CSJS50A-L	A:NO	5μm	φ5	2.8mm	IP65	有
	CSK087A	A:NO	5μm	M8×0.75	5mm	IP65	无
CSK087A-L	A:NO	5μm	M8×0.75	5mm	IP65	有
CSK087B	B:NC	5μm	M8×0.75	5mm	IP65	无
CSK087B-L	B:NC	5μm	M8×0.75	5mm	IP65	有
	CSP087A-A	A:NO	5μm	M8×0.75	2.8mm	IP67	无
CSP087A-AL	A:NO	5μm	M8×0.75	2.8mm	IP67	有
CSP087B-A	B:NC	5μm	M8×0.75	2.8mm	IP67	无
CSP087B-AL	B:NC	5μm	M8×0.75	2.8mm	IP67	有
	CSS60A	A:NO	5μm	φ6	2.8mm	IP65	无
CSS60A-L	A:NO	5μm	φ6	2.8mm	IP65	有
	CSS60B	B:NC	5μm	φ6	2.8mm	IP65	无
CSS60B-L	B:NC	5μm	φ6	2.8mm	IP65	有
	CSS80A	A:NO	5μm	φ8	2.8mm	IP65	无
CSS80A-L	A:NO	5μm	φ8	2.8mm	IP65	有

	型号	动作形态	重复精度	外形	行程	IP规格·防护结构	LED	下载
	CS065A-LR	A:NO	5μm	M6×0.5	2.8mm	IP65	有	目录说明书 2D CAD
CS065A-R	A:NO	5μm	M6×0.5	2.8mm	IP65	无
	CS067A-LR	A:NO	5μm	M6×0.75	2.8mm	IP65	有
CS067A-R	A:NO	5μm	M6×0.75	2.8mm	IP65	无
	CS087A-LR	A:NO	5μm	M8×0.75	2.8mm	IP65	有
CS087A-R	A:NO	5μm	M8×0.75	2.8mm	IP65	无
	CSJ055A-LR	A:NO	5μm	M5×0.5	2.8mm	IP65	有
CSJ055A-R	A:NO	5μm	M5×0.5	2.8mm	IP65	无
	CSJS50A-LR	A:NO	5μm	φ5	2.8mm	IP65	有
CSJS50A-R	A:NO	5μm	φ5	2.8mm	IP65	无
	CSK087A-LR	A:NO	5μm	M8×0.75	5mm	IP65	有
CSK087A-R	A:NO	5μm	M8×0.75	5mm	IP65	无
CSK087B-LR	B:NC	5μm	M8×0.75	5mm	IP65	有
CSK087B-R	B:NC	5μm	M8×0.75	5mm	IP65	无
	CSS60A-LR	A:NO	5μm	φ6	2.8mm	IP65	有
CSS60A-R	A:NO	5μm	φ6	2.8mm	IP65	无
	CSS80A-LR	A:NO	5μm	φ8	2.8mm	IP65	有
CSS80A-R	A:NO	5μm	φ8	2.8mm	IP65	无

	型号	动作形态	重复精度	外形	行程	IP规格·防护结构	LED	下载
	CSM105CA-L	A:NO	3μm	M10×0.5	1.5mm	IP65	有	目录说明书 2D CAD
	CSMP105CA	A:NO	3μm	M10×0.5	1.5mm	IP67	无
CSMP105CA-L	A:NO	3μm	M10×0.5	1.5mm	IP67	有
	CSM105WA	A:NO	3μm	M10×0.5	1.5mm	IP65	无
	CSM105CA	A:NO	3μm	M10×0.5	1.5mm	IP65	无

重复精度	3～5μm（范围）
接触力	1Ｎ～1.5Ｎ
外径	5～12mm
总长	15~66mm
方法	直进・偏角
行程 ※全部动作	1.5mm～5mm
IP规格・防护结构	IP65 ～IP67
接点构造	接点形
动作形态 / 输出	A : NO ／ B : NC
动作点	0.3mm
迟滞	0
接点精度寿命	1000万次 (没有因揺动而导致误动作并在额定电压、电流范围内使用时 )
接触头材质	SUS HRC50
外壳材质	SUS303
电缆线详细信息	长3m　耐油性2芯φ2.8　拉伸强度30N　弯曲半径R7
使用温度范围	0℃~80℃ 不得结冰
温度漂移	0 (由干没有放大器，因此不会出现伴随电子零件所产生的温度漂移）
振动	10～5 5 Hz 全振幅1.5 X、Ｙ、Ｚ各方向
衝撃	300㎨　X、Y、Z各方向
接点额定值	DC5V～DC24V 稳定电流10mA以下（冲击电流20mA以下）带LED时，需要限制电流，以防止10mA以上的电流流过LED。
标准附件	外径螺纹型：2个螺母
注意事项	避免在操作速度低于10mm/min时使用。

玻璃基板搬运时的定位

无迟滞，可稳定检测0.5mm以下的微小动作

采用机械式设计，即使在液体飞溅的恶劣环境下也可实现稳定的定位
