精密机械式气压式传感器 [DPA-A2]

稳定检测
0.002mm的间隙!!

以±1μm的重复精度和非接触方式,稳定检测夹具和工件的间隙。

采用IP67的保护构造,实现在恶劣环境下的精密贴紧/就位确认。

特点

±1μm的重复精度!!

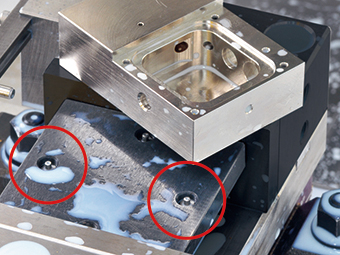

重复精度高达±1μm,为传统产品的10倍。可稳定检测夹具和工件的2~80µm的间隙。

通过精密贴紧/就位确认,可防止机床的加工不良并提高加工精度。

1-350μm 检测间隙

采用IP67的保护构造,适用于恶劣环境!!

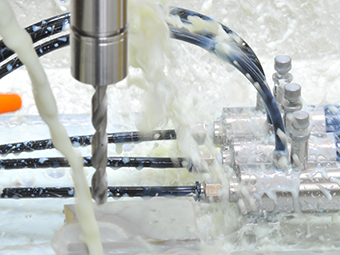

采用IP67的保护构造,即使在冷却液飞溅的CNC机床内的恶劣环境下也可设置。

可以缩短空气管道,从而使反应速度加快,实现更高精度化。

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里

机型一览

  型号名称 下载
DPA-A2

产品目录
(PDF)

CAD图
(DXF)

主要规格

重复精度 ±1μm *
応答速度 0.8秒 *
保護構造 IP67
检测间隙调节范围 2~80μm(出厂设定10μm) 用信号点调节旋钮来调节
使用压力(设定压力) 0.1MPa
使用温度范围 0℃~60℃(不得结冰)
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

*管长0.5m/使用推荐的空气喷嘴时)

与其他公司空气传感器的比较

美德龙的
精密气压式传感器
其他公司
空气传感器/间隙传感器
重复精度
(检测可能范围)

± 0.001mm
(0.002〜0.08mm)

0.01mm〜
(0.01〜0.25mm)
保护构造
采用IP67保护构造
(也适用于冷却液飞溅的恶劣环境)

采用IP66保护构造
(不适用于冷却液飞溅的恶劣环境)
反应速度
约0.8秒(空气配管1.5m时)

通过将传感器主体设置于机内。
可缩短配管长度

约5秒(空气配管12m时)

传感器主体设置在机外,
空气配管较长
迟滞
2μm

約10〜30μm
阈值与间隙的数值显示
不可显示(仅ON/OFF信号)*

可显示

*阈值通过基准工件与信号点调整旋钮进行设定,但由于内部机构采用高精度的”精密定位传感器”,因此设定作业非常简单。

精密气压式传感器精度高的理由

美德龙”精密气压式传感器”的压敏元件采用”高精度膈膜“。

利用”精密定位传感器”检测因房间A与B的内压差引起的”隔膜微动“,判断是否正常,实现了高精度。

※传统空气传感器的压敏元件使用”压力转换元件”,利用放大器放大并检测信号,因此,容易出现因温度漂移而导致信号点偏差的问题。

应用

加工发动机时的贴紧确认

精度为传统空气传感器的10倍,实现了发动机的精密切削加工

液压冲压机加工模具的贴紧确认

可稳定检测夹入上模与下模的间隙中的10μm的异物

加工轮胎用模具时的贴紧确认

检测因切屑导致的10μm的隆起,提高了加工精度

加工PC零件时的贴紧确认

由于设置在IP67机内,因此将生产节拍时间从5秒大幅缩短到0.8秒

半导体晶片的厚度测量

在切屑飞溅的恶劣环境下,能以2μm的精度测量半导体晶片的厚度

铸件成型装置的模具偏移检测

能以2μm的精度可靠地检测高温环境下微小的模具偏移

媒体刊载信息

在日经生产中以专题报道的形式进行了介绍!

在代表日本制造业的专业杂志”日经生产”的”热销的本质”栏目中,以2014年最受关注的热销产品介绍了精密气压式传感器特集。
