自动检测孔加工的异常【西铁城 CNC自动车床】CincomL12的划时代定制是什么？
在本博客中，我们将向您介绍 METROL 的 P10DB-A 高精度MT接触式传感器，该开关可选择安装在 西铁城CNC自动车床 CincomL12 上。
目次
自动检测孔加工的异常
- 在加工后自动检测孔加工的异常情况，若为不良品则自动停止运行。能够防止产生大量的不良品。
- 可减少人工进行全检所需的工时。
- 由于可将不良品的产生控制在较低限度，因此可压缩成本（原材料、加工时间）。
两个步骤自动检测“孔加工不良”

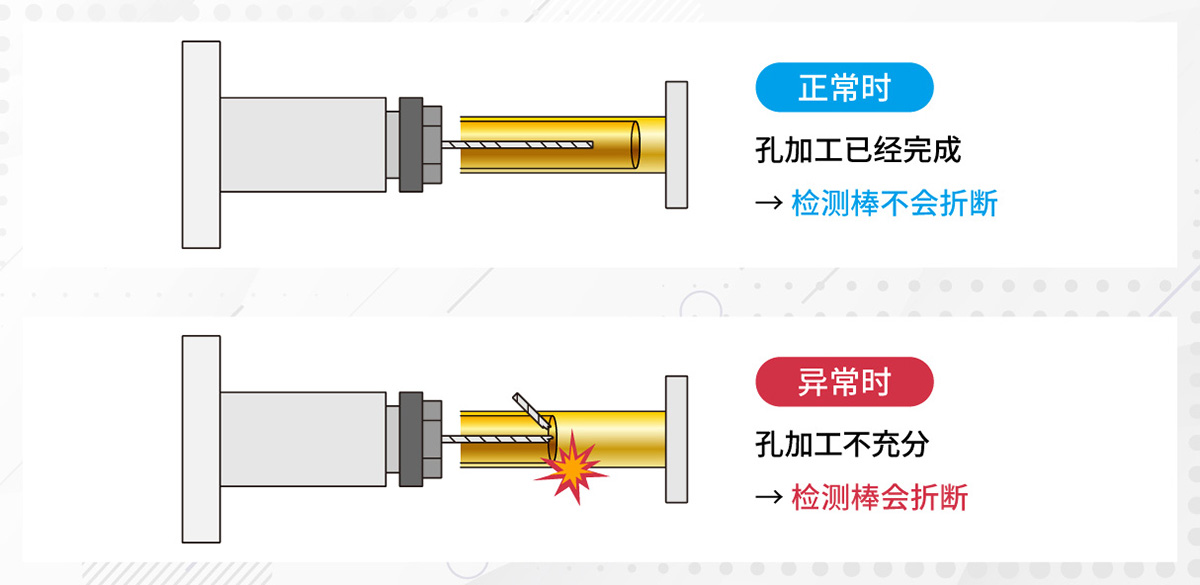

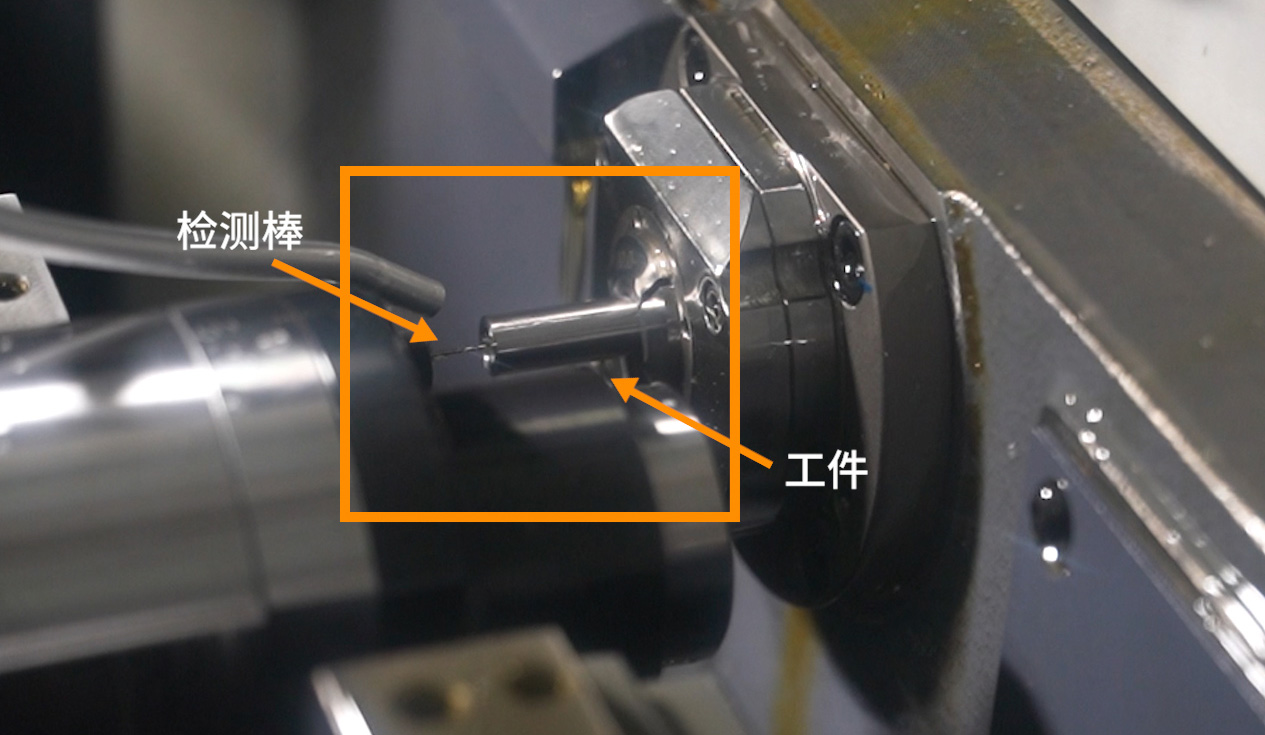

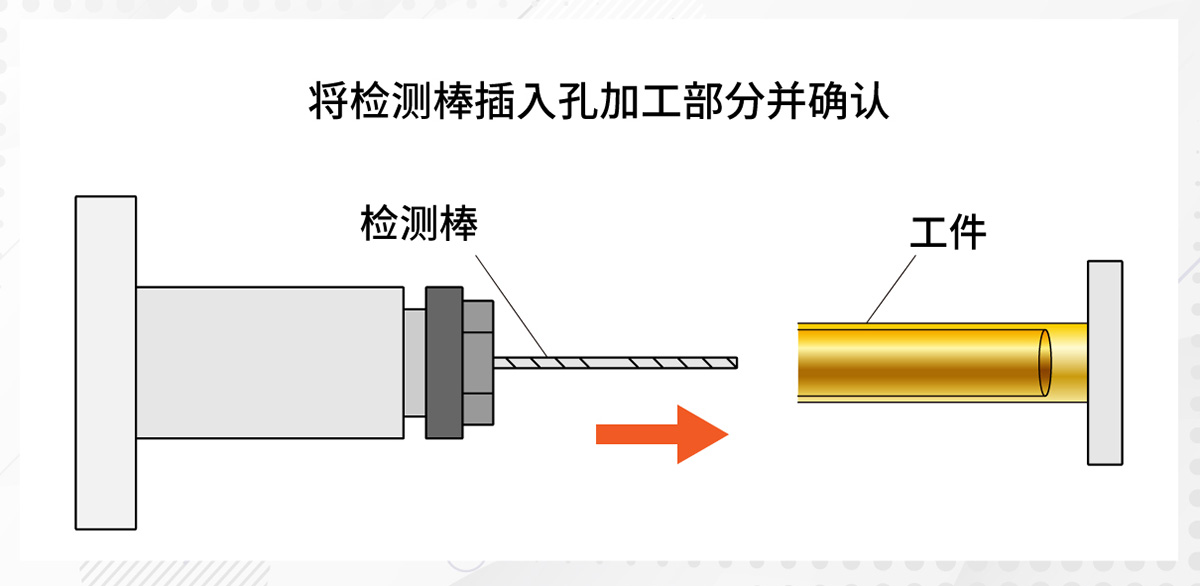

STEP.1 确认孔加工是否正常进行
【异常】孔加工不充分 ▶︎检测棒折断

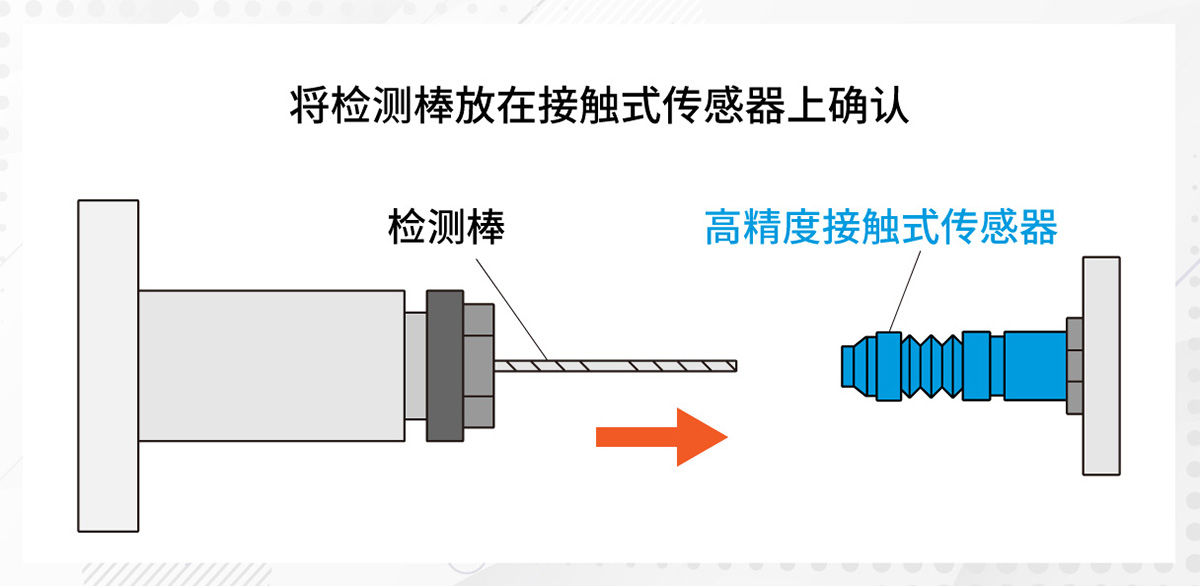

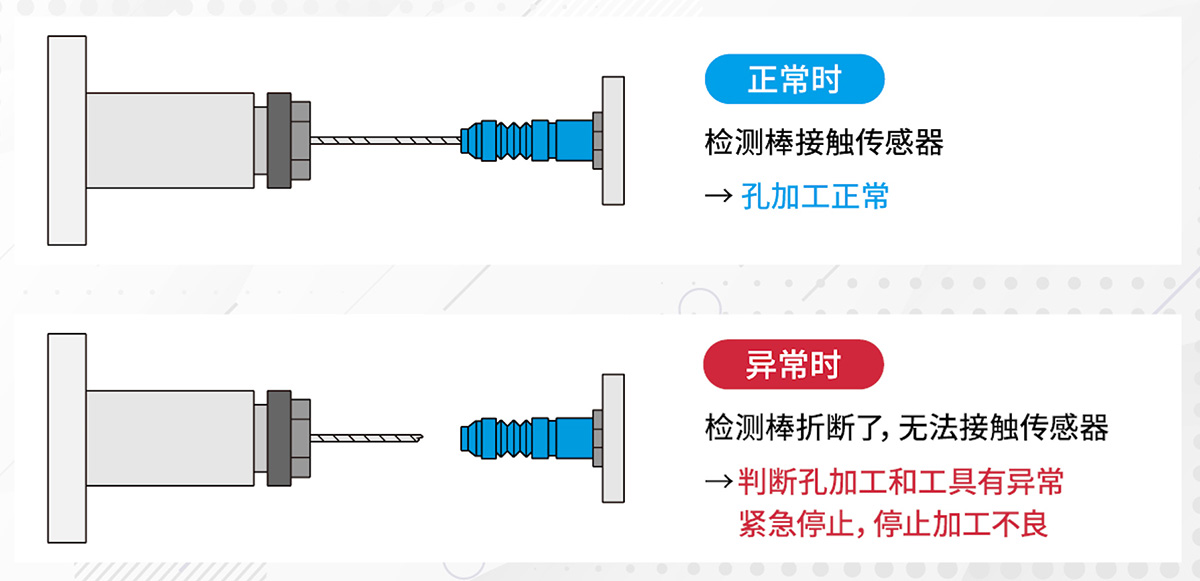

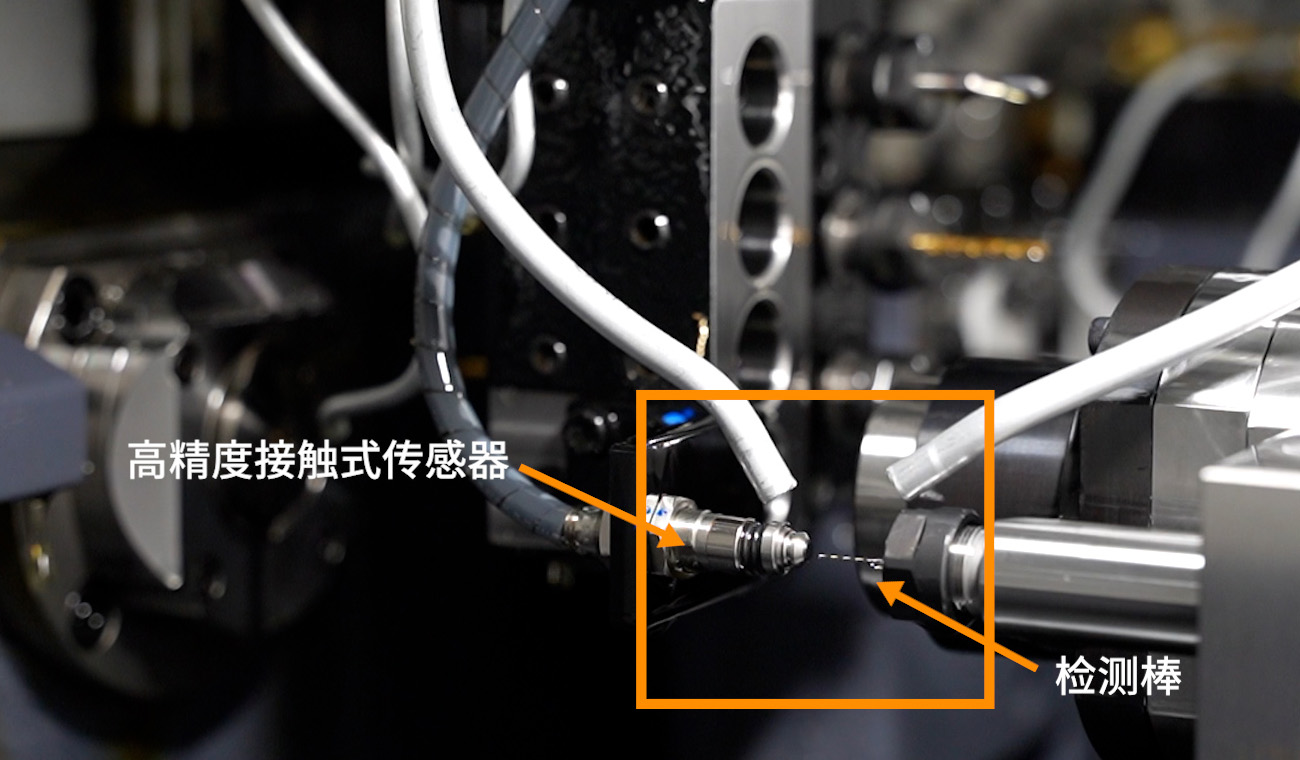

STEP.2 通过高精度接触式传感器确认检测棒状态
【异常】检测棒折断，不触碰传感器
▶︎孔加工不充分

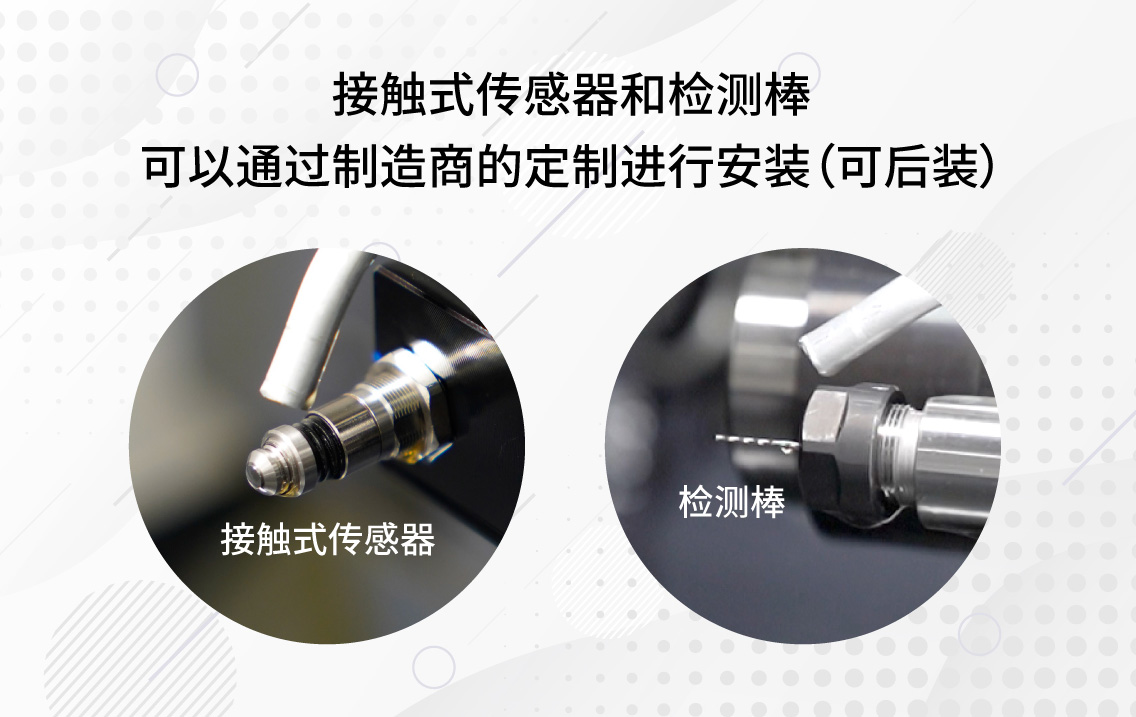

接触式传感器和检測棒可由制造商定制（可改装）。
【参考视频】自动检测孔加工的异常
西铁城 Cincom L12 配备了高精度触摸开关，可自动检测钻孔过程中的异常情况，防止出现加工缺陷。

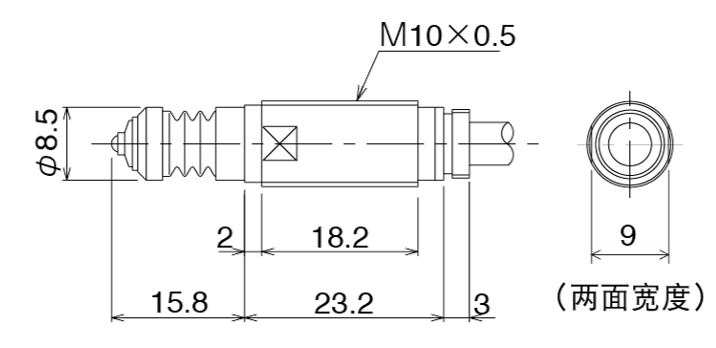

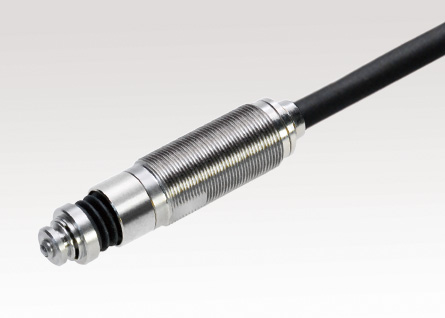

本文介绍的产品
| 标准型号 | P10DB-A |
| 接点构造 | 接点形 |
| 动作形态 | B:NC |
| IP规格、防护结构 | IP67 |
| 有无LED | 不带LED |
| 重复精度 | 0.5μm |
| 迟滞(mm) | 0 |
| 总长 | 42mm |
| 外径 | M10×0.5 |
| 尖端形状 | R形 |
| 触头形状 | 轴φ8.5 端面Sφ2 |
| 行程 | 3mm |
| 预行程 | 无 |
| 接触方法 | 直进 |
| 接触力 | 1N |
| 性能 | 防水防尘(IP67) |
| 外壳材质 | SUS303 |
| 触头材质 | 超硬合金 |
| 轴承类型 | 金属轴承 |
| 电缆类型 | 橡皮绝缘电线 |
| 电缆规格 | 长度3m 耐油性2芯φ5 拉伸强度30N |
| 电缆方向 | 直型 |
| AWG | 30 |
| 标准附件 | 2个螺母 |
| 接点精度寿命 | 300万次 |
| 使用温度范围 | ０℃~80℃ 不得结冰 |
| 温度漂移 | 无自发热造成的温度漂移 |
| 振动 | 10～55Hz 全振幅1.5 X、Y、Z各方向 |
| 冲击 | 300㎨ X、Y、Z各方向 |
| 接点额定值 | DC5V～DC24V稳态电流10mA以下 (冲击电流20mA以下)。带LED时，需要限制电流，以免向LED流入10mA以上的电流。 |

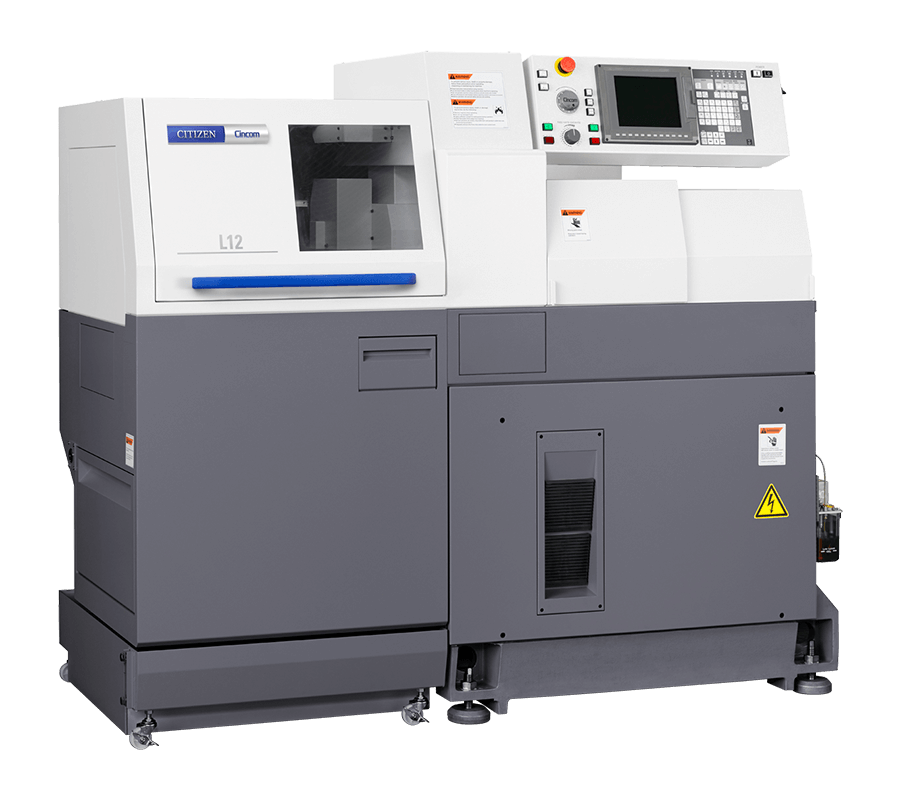

西铁城加工设备简介
主轴箱移动型CNC自动车床
Cincom L12X
追加 Y2 轴，可实现更高性能的 X 型登场
通过在背面主轴搭载Y2轴，强化背面加工。在提升工序分配自由度的同时，使刀具最大搭载数量提升到38根。
- 包括可以进行斜孔加工的“角度可调整式端面轴”在内，有着多种多样的刀具布局，可以应对各类加工
- 背面主轴的驱动方式采用内置马达，实现最高转速为12,000min-1。缩短加速、减速时间，提高了生产效率
- 切断切削屑的独立技术“LFV”应对模式1、模式2、模式3
