超小型高精度接触式测头[RC-K3E系列]

抗干扰性强的
新型无线通信方式!!

与传统的红外线通信相比,抗电波干扰性能强,不受遮蔽物和冷却剂的影响。
采用四点支撑的独创机械结构,可实现1μm的重复精度。

特点

抗干扰性强,是一种新的无线通信方式!!

始终搜寻无线电波,自动选择最佳通道。与传统的红外线通信相比,抗电波干扰性能强,不受遮蔽物和冷却剂的影响。

可在难以进行红外线通信的五轴加工机与大型复合机中也可进行高精度测量。

重复精度高达1μm!!

采用四点支撑的独创机械结构,无需通过软件进行移动现象的补偿。
可实现1μm(2σ値)的重复精度。

一颗电池可连续使用180小时!!

不会因电池容量减少而导致精度降低。

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里

机型一览

型号名称 下载
RC-K3E
产品目录(PDF)

选购

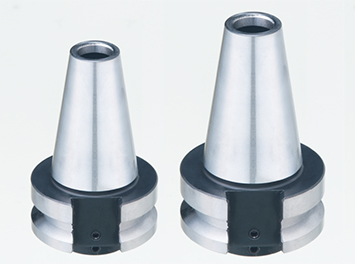

《刀柄 BT30/BT40》

可满足多种规格。

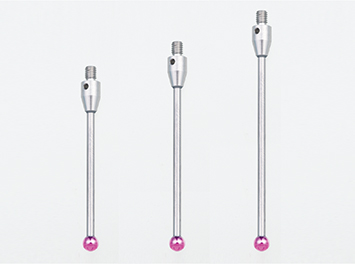

《测针》

多种尺寸,请咨询美德龙。

主要规格

主要用途 测量工件尺寸、测量定芯
单一方向重复精度 1.0μm(进给速度150mm/min)
信号传送方式 FSK(DSSS)无线信号传送方式
通道数量/无线电频率 37/2400MHz ~ 2480MHz
电源ON/OFF方式 M码(无线信号)
信号传送范围 最长15m
(接触式测头与接收器之间即使有遮蔽物,只要电波反射传达的路径在15m以内,就可通信。)
检测方向 5方向 ±X ±Y +Z
测量压力* XY 方向:0.5N
+Z 方向:5N
过行程移动量* XY 方向:±7°
+Z 方向:3mm
保护构造 IP67

*使用标准测针

与其他方式的接触式测头的性能比较

美德龙的接触式测头 以往的接触式测头
通信方式 无线通信 红外线通信
通信方式
1μm
(无需进行移动补偿)

1μm
(需要进行移动补偿)
遮蔽物和冷却剂的影响
无影响


受影响



应用

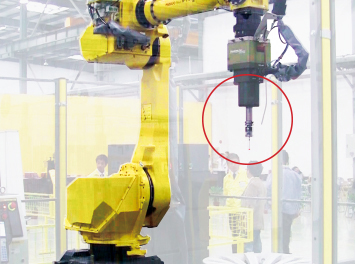

机器人的原点定位和工件尺寸测量

采用无线通信,不受遮蔽物的影响,可高精度测量复杂的工件。

在CNC机器人钻头上的安装示例

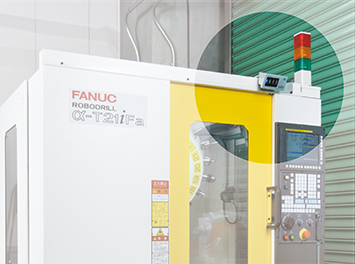

可将接收器安装在机外,提高可识别性。
无需因冷却液或切屑飞溅而进行清扫维护。
