CNC机床/机器人用接触式探头[K系列]

耐冲击性、耐振动性
极强的独创构造!!

安装于加工中心、车床、专用机、机器人等的NC机械上,用于测量工件的尺寸、定心、定位等。

从单向到所有方向,产品系列一应俱全,可提高机械加工精度。

备有符合用途的各种专用型

通用 K1A

单向(Z)

CNC车床/专用机用 K2

3向(±X・Z)

机器人用 K3M

3维全方向

外圆磨床专用 E2A

2向(±X)

机型一览

主要安装机械 型号名称 检测方向 下载
通用 K1A 单向(Z)

产品目录和规格选择表
(PDF)
CNC车床/专用机 K2 3向(±X・Z)
机器人 K3M 3维全方向
CNC外圆外圆磨床专用 E2A 2向(±X)

◎提交交付规格图时确定正式的型号名称(图号)。
◎需要无线式的客户请选择 超小型高精度无线接触式探头(RC-K3E系列)

主要规格

接点构造 接点型
动作点的重复精度 K1AK2:0.001mm
K3M:0.01 – 0.03mm(取决于操作速度)
E2A:0.002mm
保护构造 IP67
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

应用

CNC加工中心

机械的起动原点定位

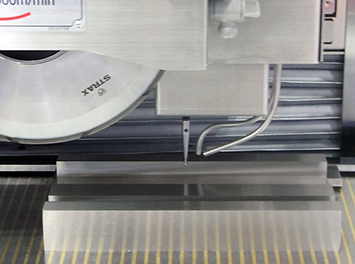

CNC平面磨床

研磨工件的尺寸检测

产业用的机器人等等

定位工件的尺寸

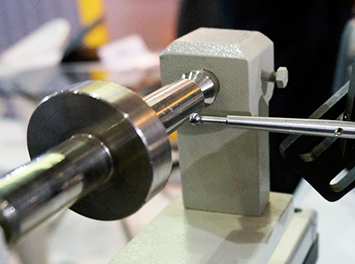

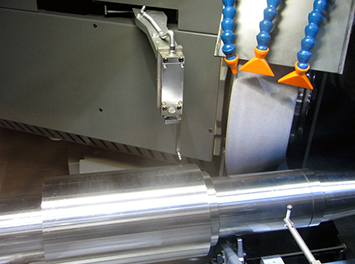

CNC圆筒磨床

研磨工件的外径检测

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里
