CNC车床用对刀仪[H系列]

提高CNC车床的
加工精度!!

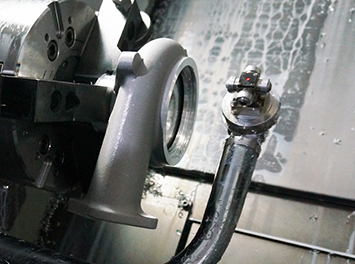

安装在CNC车床上,用于进行车刀预设、检测磨损和崩刃、补偿热位移。
提高加工精度和生产率。

1995年 荣获”科学技术厅长官奖”

特点

可以维持CNC车床的高加工精度!!

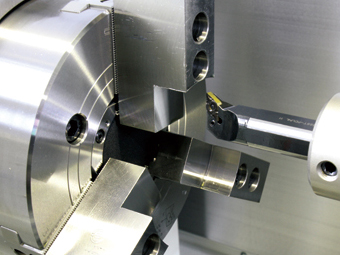

以1微米精度补偿车削加工导致的车刀磨损、昼夜温差导致的车刀热位移。

可始终保持CNC车床的加工精度。

延长机械运行时间,提高生产率!!

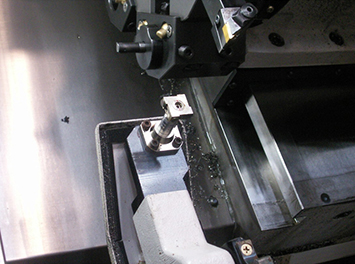

检测执行切削程序时车刀的缺损、崩刃,并自动停止机械。

在机床无人运行时,可将运行过程中的问题降低到最低限度,从而延长运行时间,提高生产率。

防止产生不合格品!!

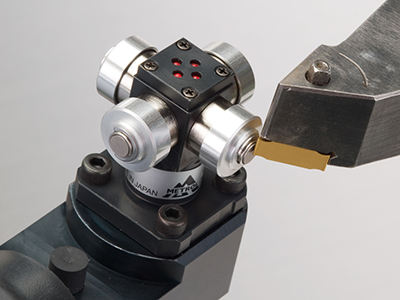

将车刀的刀尖压入传感器,将刀具长度数值反馈至NC。

无需熟练掌握传统的试切削、测量、NC输入等切换工序,可防止因设定错误而导致不合格品。

具有适用于各种用途的专用型号

直动型 HA

1信号型

直动型 HA

4信号型

回转式 H4D

1信号型

摆动式 H4E

1信号型

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里

机型一览

主要安装机械 检测方式 型号名称 信号数 下载
CNC车床 直动式 HA 1信号型

产品目录和规格选择表
(PDF)
4信号型
回转式 H4D 1信号型
摆动式 H4E 1信号型

◎提交交付规格图时确定正式的型号名称(图号)。
◎用于加工中心时,请参照 CNC加工中心用对刀仪(T系列)
◎对于加工工件的紧密确认有困扰的客户,推荐精密气压式传感器(DPA系列)

主要规格

接点构造 接点型
动作点的重复精度 ON⇄OFF均为0.001mm(范围)
动作形态 B:NC
预行程
行程 2mm
接点精度寿命 300万次
保护构造 IP67
接触力 HA型:2N
H4D型:1.2N
H4E型:1.6N
触头表面处理方式 磨削 4s
触头材质 超硬合金
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

应用

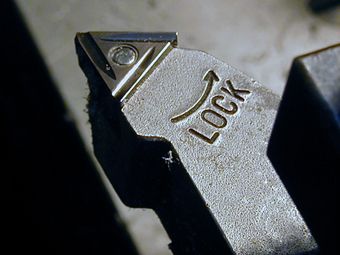

车刀崩刃检测

检测车刀磨损

获奖经历

荣获”科学技术厅长官奖”

自1983年开始开发以来,本公司产品已被包括日本国内大型机床厂家在内的全球17个国家、70多家机床厂家所采用,总发货量达50多万台。

1995年荣获”科学技术厅长官奖”
2014年,本公司在全球的市场份额受到评价,荣获日本经济产业省”Global Niche Top 100强”称号。

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里
