带传感器微型挡块[STM系列]

φ8×8mm

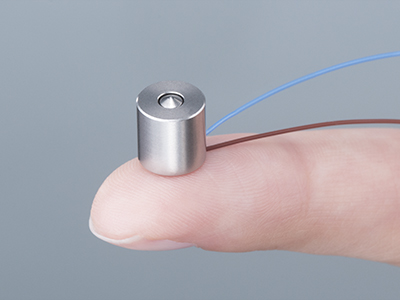

可安装在机器人的指尖上!!

带有淬火挡块面的微型传感器。
用于机械手的夹持确认或工件的就位确认等时,通过直接嵌入到有限的安装空间内,可实现机械的小型化。

机型一览

短型系列(散线)

形状 代表型号名称 保护构造 外径 下载
圆柱型 STM11A IP44 φ8
产品目录
(PDF)

2D CAD

3D CAD
STM61A IP67 φ9
带法兰圆柱型 STM13A IP44 φ10
STM63A IP67 φ11
螺纹型 STM31A IP44 M10
STM81A IP67 M10
带法兰螺纹型 STM33A IP44 φ13
STM83A IP67 φ13
球型触头式 STMB11A IP44 φ8
STM35A IP44 M10

长型系列(橡皮绝缘电线)

形状 代表型号名称 保护构造 外形 下载
圆柱型 STM12A IP44 φ8
产品目录
(PDF)

2D CAD

3D CAD
STM62A IP67 φ9
带法兰圆柱型 STM14A IP44 φ10
STM64A IP67 φ11
螺纹型 STM32A IP44 M10
STM82A IP67 M10
带法兰螺纹型 STM34A IP44 φ13
STM84A IP67 φ13
球型触头式 STMB12A IP44 φ8
STM36A IP44 M10

◎不需要挡块功能时,建议使用 CS-接触式传感器(CSM系列)

电气规格 选购件/使用注意事项 技术指南

主要规格

接点构造 接点型
动作形态 A:NO
动作点的重复精度 ON⇄OFF均为0.01mm(范围)
动作点 几乎为行程的中央
行程 0.3mm/0.5mm 各種
迟滞 0
接点精度寿命 1000万次
耐静载荷/耐冲击能 3000N/0.2J
温度漂移 0(由于没有放大器,因此不会产生因电子零件而引起的温度漂移)
使用温度范围 0℃~80℃(不得结冰) →150℃/200℃耐热型请点击这里
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

应用

通过气缸确认工件就位情况

由于端面经过淬火处理,因此也可起到挡块的作用

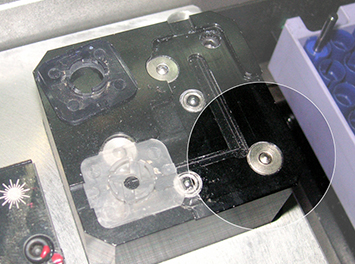

工件和夹具的就位确认

由于安装基准尺寸精度高,因此易于更换传感器

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里
