带传感器止动螺栓［ST系列］
1台2用!!
在止动螺栓中内置
高精度传感器
利用止动螺栓停止工件并输出确认信号。
摈弃了传统的开关/传感器所需的卡爪和中介机构，实现了机械的小型化。
机型一览
| 形状 | 代表型号名称 | 动作形态 | 外径 | 下载 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 直螺栓型 （IP65)  |
STS060PA | A：NO | M6（粗牙） | 产品目录 （PDF） |
2D CAD |
||||
| STS060PB | B：NC | M6（粗牙） | |||||||
| STS080PA | A：NO | M8（粗牙） | |||||||
| STS080PB | B：NC | M8（粗牙） | |||||||
| STS100PA | A：NO | M10（粗牙） | |||||||
| STS100PB | B：NC | M10（粗牙） | |||||||
| 六角头螺栓型 （IP65）  |
STE060PA | A：NO | M6（粗牙） | 2D CAD |
|||||
| STE060PB | B：NC | M6（粗牙） | |||||||
| STE080PA | A：NO | M8（粗牙） | |||||||
| STE080PB | B：NC | M8（粗牙） | |||||||
| STE100PA | A：NO | M10（粗牙） | |||||||
| STE100PB | B：NC | M10（粗牙） | |||||||
防水型（IP67)
 |
STP080UA | A：NO | M8（粗牙） | 2D CAD |
|||||
| STP080UB | B：NC | M8（粗牙） | |||||||
| STP100UA | A：NO | M10（粗牙） | |||||||
| STP100UB | B：NC | M10（粗牙） | |||||||
| STP080DA | A：NO | M8（粗牙） | |||||||
| STP080DB | B：NC | M8（粗牙） | |||||||
| STP100DA | A：NO | M10（粗牙） | |||||||
| STP100DB | B：NC | M10（粗牙） | |||||||
◎嵌入空间狭窄的部位时，请选择带传 感器小型挡块（STM系列）。
主要规格
| 接点构造 | 接点形 |
|---|---|
| 动作点的重复精度 | ON⇄OFF均为0.01mm（范围） |
| 动作点 | 距离挡块面约0.3mm |
| 行程 | 0.7mm |
| 迟滞 | 0 |
| 接点精度寿命 | 1000万次 |
| 接触力 | STS：2N（直螺栓型） STE：2N（六角头螺栓型） STP：4N（防水形） |
| 耐静载荷／耐冲击能 | 5000N／0.4J |
| 温度漂移 | 0（由于没有放大器，因此不会产生因电子零件而引起的温度漂移） |
| 使用温度范围 | 0℃～80℃(不得结冰) →150℃／200℃耐热型请点击这里 |
| 接点额定值 | DC5V～DC24V 稳态电流10mA以下（冲击电流20mA以下） |

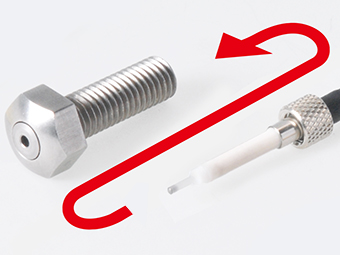

关于维护用套筒
采用筒式传感器，可大幅度降低维护成本。
发生断线时或因传感器故障而拆下止动螺栓时，无需再次调整信号点，即使作业人员也可轻松更换传感器。
| 套筒零件号 | 对应系列 | 对应传感器型号名称 | ||
|---|---|---|---|---|
| KS21PA | 直螺栓型 六角头螺栓型 |
M6 | A：NO | STS060PA／STE060PA |
| KS21PB | B：NC | STS060PB／STE060PB | ||
| KS23PA | M8 M10 |
A：NO | STS080PA／STE080PA／STS100PA／STE100PA | |
| KS23PB | B：NC | STS080PB／STE080PB／STS100PB／STE100PB | ||
| KS30A | 防水形（IP67） | A：NO | STP080UA／STP100UA／ STP080DA／STP100DA | |
| KS30B | B：NC | STP080UB／STP100UB／STP080DB／STP100DB | ||
应用

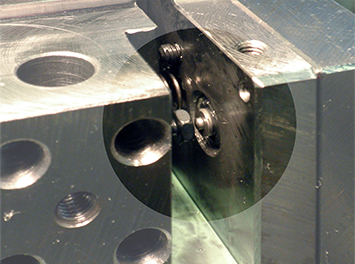

确认搬运装置的前进侧、后退侧
由于端面经过淬火处理，因此也可起到挡块的作用

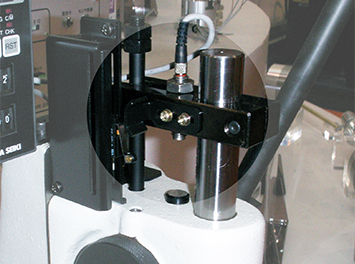

确认手动压机的压入
调节停止位置并输出压入信号
