超小型高精度PT-接触式传感器［PT系列］
超小型!!
M5×17mm,
可实现机械的小型化
超小型的精密定位传感器。
可直接嵌入半导体生产装置/汽车生产/模具/医疗设备等有限的安装空间，实现机械的小型化。
特点
超小型的尺寸，可实现机械的小型化

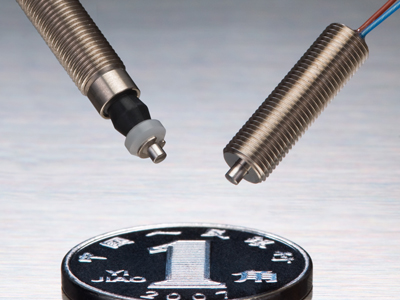

外径5mm×全长17mm，超小型的精密定位传感器。
用于半导体生产装置XY轴滑台的热位移补偿、脑神经外科手术显微镜的平衡定位等有限空间的内”精密定位”、”原点定位”。
1微米的复重精度，300万次的耐久性!!

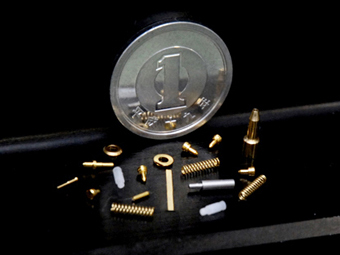

采用(无需放大器)的”精密机械式”，无外部环境、自发热而导致的温度漂移，可稳定输出高精度的位置信号。
虽然是小型机械式，却具有300万次的机械和电气耐久性。
机型一览
重复精度1μm型
| 代表型号名称 | 动作形态 | 保护构造 | 外径 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |
PT5M1WB | B：NC | IP40 | M5 | 产品目录 （PDF） |
2D CAD |
||||
| PT5S1WB | B：NC | IP40 | φ5 | |||||||
 |
PT5M1CB | B：NC | IP40 | M5 | ||||||
| PT5S1CB | B：NC | IP40 | φ5 | |||||||
 |
PTP5M1CB | B：NC | IP67 | M5 | ||||||
| PTP5S1CB | B：NC | IP67 | φ5 | |||||||
 |
PT5M1WA | A：NO | IP40 | M5 | ||||||
| PT5S1WA | A：NO | IP40 | φ5 | |||||||
重复精度3μm型
| 代表型号名称 | 动作形态 | 保护构造 | 外径 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
PT5M3WB | B：NC | IP40 | M5 | 产品目录 （PDF） |
< 2D CAD |
||||
| PT5S3WB | B：NC | IP40 | φ5 | |||||||
|
PT5M3CB | B：NC | IP40 | M5 | ||||||
| PT5S3CB | B：NC | IP40 | φ5 | |||||||
|
PTP5M3CB | B：NC | IP67 | M5 | ||||||
| PTP5S3CB | B：NC | IP67 | φ5 | |||||||
|
PT5M3WA | A：NO | IP40 | M5 | ||||||
| PT5S3WA | A：NO | IP40 | φ5 | |||||||
主要规格
| 接点构造 | 接点型 |
|---|---|
| 动作点的重复精度 | 1μm型：ON⇄OFF均为0.001mm 3μm型：ON⇄OFF均为0.003mm |
| 预行程 | 约0.3mm（A：NO）／ 无（B：NC） |
| 行程 | 1.5mm |
| 迟滞 | 0（由于采用精密机械式，因此ON/OFF之间没有死区） |
| 接点精度寿命 | 300万次 |
| 接触力 | IP40：0.5N IP67：0.8N |
| 温度漂移 | 0（由于没有放大器，因此不会产生因电子零件而引起的温度漂移） |
| 使用温度范围 | 0℃～80℃(不得结冰) →10-5Pa高真空度等级适用型请按此 |
| 接点额定值 | DC5V～DC24V 稳态电流10mA以下（冲击电流20mA以下） |
与其他公司传感器的比较
| 美德龙的 超小型PT-接触式传感器 |
接近传感器／光电传感器 | 激光式位移传感器 | 接触式位移传感器 | |
|---|---|---|---|---|
| 检测方式 | 接触式（精密机械） | 非接触式（磁／光） | 非接触式（光） | 接触式（电气） |
| 重复精度 |  1μm |
 10μm〜 |
1μm |
|
| 迟滞 | 无 |
有 |
||
| 温度漂移／ 外部环境的影响 |
无影响 （无需频繁地对准主规） |
受外部环境的变化及自发热的影响。 （需要频繁地对准主规） |
||
| 被检测体的反射率、表面粗糙度、水滴附着的影响 | 无影响 |
有影响 |
无影响 |
|
| 寿命 | 300万次 | 无 （因过电流造成的元件损坏比较多） |
1000万次 | |
| 数值表显示 | 不能显示 （ON／OFF信号） |
不能显示 （ON／OFF信号） |
可显示 （自动化生产线大多不需要数值显示） |
|
接触式的缺点
- 不能检测液体或柔软的工件等无法接触的物体。
- 由于必须接触工件，所以生产周期可能会变长。
- 由于接触工件进行检测，因此测量范围比非接触式短。
【美德龙传感器的系列比较】
- 高重复精度，在冷却剂、切屑飞溅的恶劣环境下的精密定位请点击此处 →高精度MT-接触式传感器
- 高性价比、无需高精度的定位请点击此处 →CS-接触式传感器

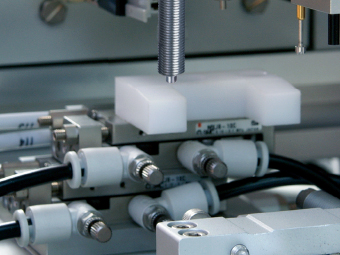

应用
半导体的检测工作台的原点定位
以微米为单位补偿XY轴工作台的热移位
检测点胶机的喷嘴高度
以微米为单位补偿台式机器人的Z轴
防止重叠拾取2张薄钣金
仅用接触式位移传感器1/10的价格，即可检测2张0.5mm钣金的重叠拾取
确认制动蹄片的开闭
无迟滞，可稳定检测0.5mm以下的微小动作
脉冲马达的驱动器原点定位
在驱动部的原点定位时，发挥类似于伺服马达的性能
检测印刷机滚筒的偏离
以微米作为单位对CNYK制版的偏离进行修正
媒介刊登的信息
在日本经济产业省联协办的”THE世界一展”已展出！
日本出发！在各种业界高端集聚一堂的日本经济产业省联协办的”THE世界一展”上，和本田股份、索尼随身听一起展出的美德龙产品（展出了在产业机械上使用的超小型定位传感器）。
