高精度MT-接触式传感器[P系列]

无需放大器,
重复精度高达0.0005mm,
适用于恶劣环境!!

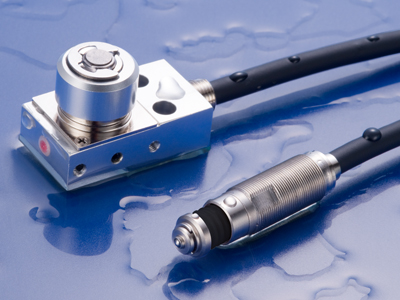

采用IP67的保护结构,适用于水、冷却液、切屑飞散的恶劣环境。
可实现在CNC机床和汽车生产线等恶劣环境能下的精密定位。

特点

0.5μm的重复精度!!

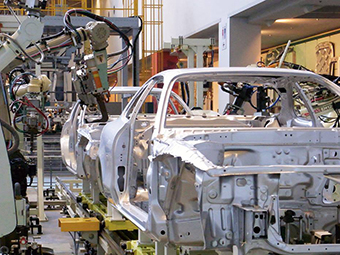

在水滴、冷却液、切屑飞溅的环境恶劣的汽车生产线上,作为可输出超高精度位置信号的传感器,与丰田汽车公司一起开发。

由于采用无需放大器的[精密机械式],没有因外部环境或自发热而引起的温度漂移或迟滞,因此能连续检测微米级的位移,并能检测微小动作。

采用IP67的保护结构,适用于恶劣环境!!

防水构造采用特殊涂层橡胶,除了水,还可对应各种冷却液(尤其是碱性)。

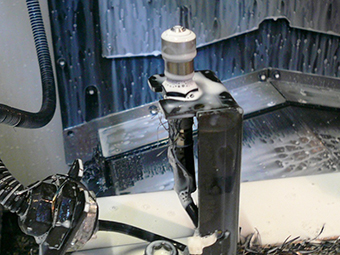

在切屑和切削油飞溅的机床内部的刀具原点定位用途中,有着50万台的销售实绩。拥有全球顶级的市场份额。

对于采用的探讨起关键作用,
现在就可免费下载更加详细的技术资料。

符合客户的使用用途「依据客户量身定制,提供选择」,
式样,尺寸,线路图等等详细资料可仔细阅读。

PDF产品的目录可免费提供下载,请按这里

机型一览

直进接触用[P08/P10/P12系列]

  代表型号名称 动作形态 行程 安装部 下载
P085DB-A B:NC 3mm M8×0.5
产品目录
(PDF)

2D CAD

3D CAD
P08SB-A B:NC 3mm φ8
P10DA-A A:NO 3mm M10×0.5
P10DB-A B:NC 3mm M10×0.5
P10SA-A A:NO 3mm φ10
P10SB-A B:NC 3mm φ10
P10DLB-A B:NC 10mm M10×0.5
P12DA-A A:NO 3mm 2-M4
P12DB-A B:NC 3mm 2-M4
P12DLB-A B:NC 10mm 2-M4

偏角接触用[P10DH系列]

  代表型号名称 动作形态 行程 安装部 下载
P10DHA-TAW A:NO 3mm M14×0.5
产品目录
(PDF)

2D CAD

3D CAD
P10DHB-TAW B:NC 3mm M14×0.5
P10SHA-TAW A:NO 3mm φ14
P10SHB-TAW B:NC 3mm φ14
P10DHLTB-TAW B:NC 10mm M14×0.5

球形触头型[P10MC系列]

  代表型号名称 动作形态 行程 安装部 下载
P10MCA A:NO 1.2mm M10×0.5
产品目录
(PDF)

2D CAD

3D CAD
P10MCB B:NC 1.2mm M10×0.5

电气规格 选购件/使用注意事项 技术指南

主要规格

接点构造 接点型
动作点的重复精度 ON⇄OFF均为0.0005mm(范围)*
预行程 约0.2mm(A:NO)/ 无(B:NC)*
保护构造 IP67 *
迟滞 0(由于采用精密机械式,因此ON/OFF之间没有死区)
接点精度寿命 300万次
接触力 1N *
温度漂移 0(由于没有放大器,因此不没有因电子零件而引起的温度漂移)
使用温度范围 0℃~80℃(不得结冰)
接点额定值 DC5V~DC24V 稳态电流10mA以下(冲击电流20mA以下)

* P10MC/L10B系列的规格不同。详情请参考产品目录细。


与其他公司传感器的比较

美德龙的
高精度MT-接触式传感器
接触式位移传感器 激光式位移传感器
检测方式 接触式(精密机械) 接触式(电气) 非接触式(光)
重复精度
0.5μm

1μm
迟滞

温度漂移/
外部环境的影响

无影响
(无需频繁地对准主规)

受外部环境的变化及自发热的影响。

(需要频繁地对准主规)

被检测体的反射率、表面粗糙度、水滴附着的影响
无影响

无影响

有影响
保护构造
IP67
(也能在冷却液或切削屑飞溅的恶劣环境中使用)

IP67
(不宜在冷却液或切削屑飞溅的恶劣环境中使用)
寿命 300万次 1000万次 没有
(因过电流造成的元件损坏比较多)
数值表显示
不能显示
(ON/OFF信号)

可显示
(自动化生产线大多不需要数值显示)

接触式的缺点

  • 不能检测液体或柔软的工件等无法接触的物体。
  • 由于必须接触工件,所以生产周期可能会变长。
  • 由于接触工件进行检测,因此测量范围比非接触式短。
