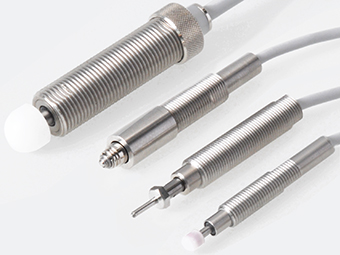

CS-接触式传感器［CS系列］
即使以5mm的间隔排列也不会互相干涉!!
能够实现机械小形法以及大幅度降低成本。
备有丰富的产品系列和选购触头可供选择，是非常畅销的接触式传感器。
特点
M5小型轻量，价格低廉!!
“精度差不多就行，希望能够更苗条！”
该产品是在使用高精度接触式传感器的用户DENSO株式会社的委托下开发成功的。
由于是精密机械式，因此可稳定检测接近传感器所不能检测的狭小间距。
实现了机械的小型化和低成本化!!
可根据被检测物体定制测头，因此摈弃了以往的”接近传感器”和”微型传感器”所需的卡爪或中间引动器。
同时实现了机械的小型化和低成本化。
机型一览
直进接触用[CS／CSJ／CSS／CSK／CSP系列]
| 代表型号名称 | 动作形态 | 行程 | 保护构造 | 外径 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
CSJ055A | A：NO | 2mm | IP65 | M5 | 产品目录 （PDF） |
2D CAD |
||||
| CSJS50A | A：NO | 2mm | IP65 | φ5 | |||||||
  |
CS065A | A：NO | 2.8mm | IP65 | M6 | ||||||
| CSS60A | A：NO | 2.8mm | IP65 | φ6 | |||||||
| CSS60B | B：NC | 2.8mm | IP65 | φ6 | |||||||
| CS067A | A：NO | 2.8mm | IP65 | M6 | |||||||
| CS067B | B：NC | 2.8mm | IP65 | M6 | |||||||
 |
CSS80A | A：NO | 2.8mm | IP65 | φ8 | ||||||
| CS087A | A：NO | 2.8mm | IP65 | M8 | |||||||
 |
CSK087A | A：NO | 5mm | IP65 | M8 | ||||||
| CSK087B | B：NC | 5mm | IP65 | M8 | |||||||
 |
CSP087A-A | A：NO | 2.8mm | IP67 | M8 | ||||||
| CSP087B-A | B：NC | 2.8mm | IP67 | M8 | |||||||
偏角接触用[CSH]
| 代表型号名称 | 动作形态 | 行程 | 保护构造 | 外径 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
CSHP085A | A：NO | 2.8mm | IP67 | M8 | 产品目录 （PDF） |
2D CAD |
||||
| CSHP085B | B：NC | 2.8mm | IP67 | M8 | |||||||
 |
CSH121A-A | A：NO | 2.8mm | IP65 | M12 | 产品目录 （PDF） |
2D CAD |
||||
| CSH121B-A | B：NC | 2.8mm | IP65 | M12 | |||||||
短型[CSM系列]
| 代表型号名称 | 动作形态 | 行程 | 保护构造 | 外径 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
CSM105WA | A：NO | 1.5mm | IP65 | M10 |
产品目录 （PDF） |
2D CAD |
||||
| CSMP105WA | A：NO | 1.5mm | IP67 | M10 | |||||||
| CSM105CA | A：NO | 1.5mm | IP65 | M10 | |||||||
| CSMP105CA | A：NO | 1.5mm | IP67 | M10 | |||||||
| CSM105WB | B：NC | 1.5mm | IP40 | M10 | |||||||
| CSMP105WB | B：NC | 1.5mm | IP67 | M10 | |||||||
| CSM105CB | B：NC | 1.5mm | IP40 | M10 | |||||||
| CSMP105CB | B：NC | 1.5mm | IP67 | M10 | |||||||
主要规格
| 接点构造 | 接点型 |
|---|---|
| 动作点的重复精度 | ON⇄OFF均为0.005mm（仅CMS为0.003mm） |
| 预行程 | 约0.3mm |
| 迟滞 | 0（由于采用精密机械式，因此ON/OFF之间没有死区） |
| 接点精度寿命 | 1000万次 |
| 接触力 | 1N（仅CSH为1.5N） |
| 温度漂移 | 0（由于没有放大器，因此不没有因电子零件而引起的温度漂移） |
| 使用温度范围 | 0℃～80℃（不得结冰） →150℃／200℃耐热型请点击此处 |
| 接点额定值 | DC5V～DC24V 稳态电流10mA以下（冲击电流20mA以下） |
与其他公司传感器的比较
| 美德龙的 CS-接触式传感器 |
微型传感器／ 限位传感器 |
接近传感器／光电传感器 | |
|---|---|---|---|
| 检测方式 | 接触式（精密机械） | 接触式（速动机构） | 非接触式（磁／光） |
| 重复精度 |  5μm |
 100μm〜 |
10μm〜 |
| 迟滞 | 无 |
有 |
有 |
| 温度漂移／ 外部环境的影响 |
无影响 |
无影响 |
有影响 （温度，照度，自己发热） |
| 定制测头 | 可以 （可根据被检测体的形状进行客制化） |
不可 （根据被检测体的形状，需要使用卡爪和中间引动器） |
 没有接触部 （根据被检测体的形状，需要使用中间引动器） |
| 寿命 | 1000万次 | 10～50万次 | 无 （因过电流造成的元件损坏比较多） |
接触式的缺点
- 不能检测液体或柔软的工件等无法接触的物体。
- 由于必须接触工件，所以生产周期可能会变长。
- 由于接触工件进行检测，因此测量范围比非接触式短。
【美德龙传感器的系列比较】
- 高重复精度，在冷却剂、切屑飞溅的恶劣环境下的精密定位请点击此处 →高精度MT-接触式传感器
- 精小尺寸，使用在很窄的空间的精密传感器是这 →超小型PT-接触式传感器
应用
在生产线中的定位
采用不会发生相互干扰的机械式，可实现狭窄间距下的安装
工作台定位
价格带与接近传感器相同，可实现高精度定位
机械的启动原点定位
以5μm的重复精度控制机械的启动原点
确认制动蹄片的开闭
无迟滞，可稳定检测0.5mm以下的微小动作
检测有无搬运工件
可直接内置在搬运装置中，实现机械的小型化
点焊钣金的定位
采用机械式设计，即使在液体飞溅的恶劣环境下也可实现稳定的定位
