在磨床中冷却剂飞溅的恶劣环境下,实现了砂轮的热位移补偿

case_014

机床行业

生产智能手机加工用CNC小型加工机的机床厂家。
磨床设计部门的负责人向我们咨询了有关加工玻璃时砂轮的“热位移”。

客户面临的课题

他们在对智能手机用玻璃进行精密磨削时,由于磨床的自发热,砂轮Z轴因热位移而发生移动,无法按尺寸磨削加工面的R,因此很发愁。

他们也探讨过使用高价的激光式“对刀仪”进行热位移补偿,但由于磨床内部为冷却剂与玻璃粉尘飞溅的恶劣环境,因此经常发生误检测,无法进行稳定的补偿。

随着用户设备的增加,要求降低机械的成本并提高加工精度。正当他们因此而烦恼时,了解到了本公司的“对刀仪”,并就此进行了咨询。

2984

课题的要点

  • 需要补偿磨床砂轮的热位移
  • 因冷却剂或玻璃粉尘而导致对刀仪误检测
  • 激光式对刀仪的价格偏高

美德龍的方案

激光式“对刀仪”以非接触方式检测刀具,易受外部环境的影响,在机床中冷却剂或切屑飞溅的恶劣环境下,无法充分发挥其性能。

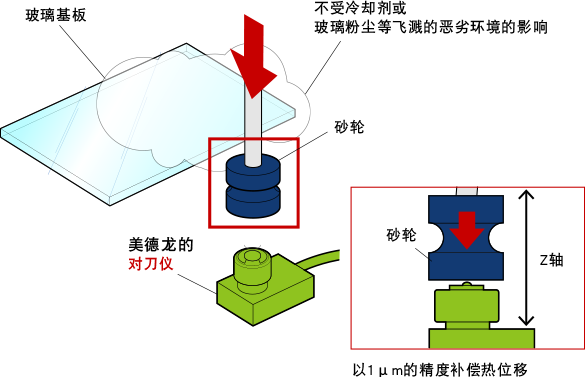

美德龍的“对刀仪”采用IP67的保护构造并直接接触刀具进行检测,与其他公司的激光式对刀仪相比,耐恶劣环境性较强,能以1μm的重复精度对刀具的磨损和热位移进行补偿。

由于采用接触式,因此检测时必须停止砂轮旋转,但精度与激光式对刀仪相同,可将价格控制在1/10以下。

2984-2

采用结果

  • 以1μm的精度补偿磨床砂轮的热位移
  • 采用接触式,不会因冷却剂或玻璃粉尘而导致误检测
  • 成本降低到激光式对刀仪的1/10

负责人评语

1983年开发的本公司“对刀仪”的高精度与耐久性深受客户好评,目前世界上已有17个国家、70家以上的机床厂家使用该产品。
2014年,本公司在全球的市场份额受到评价,荣获日本经济产业省“Global Niche Top 100强”称号。

如果您还在为机床刀具磨损、热位移、激光式对刀仪的误检测而发愁,请咨询本公司。
